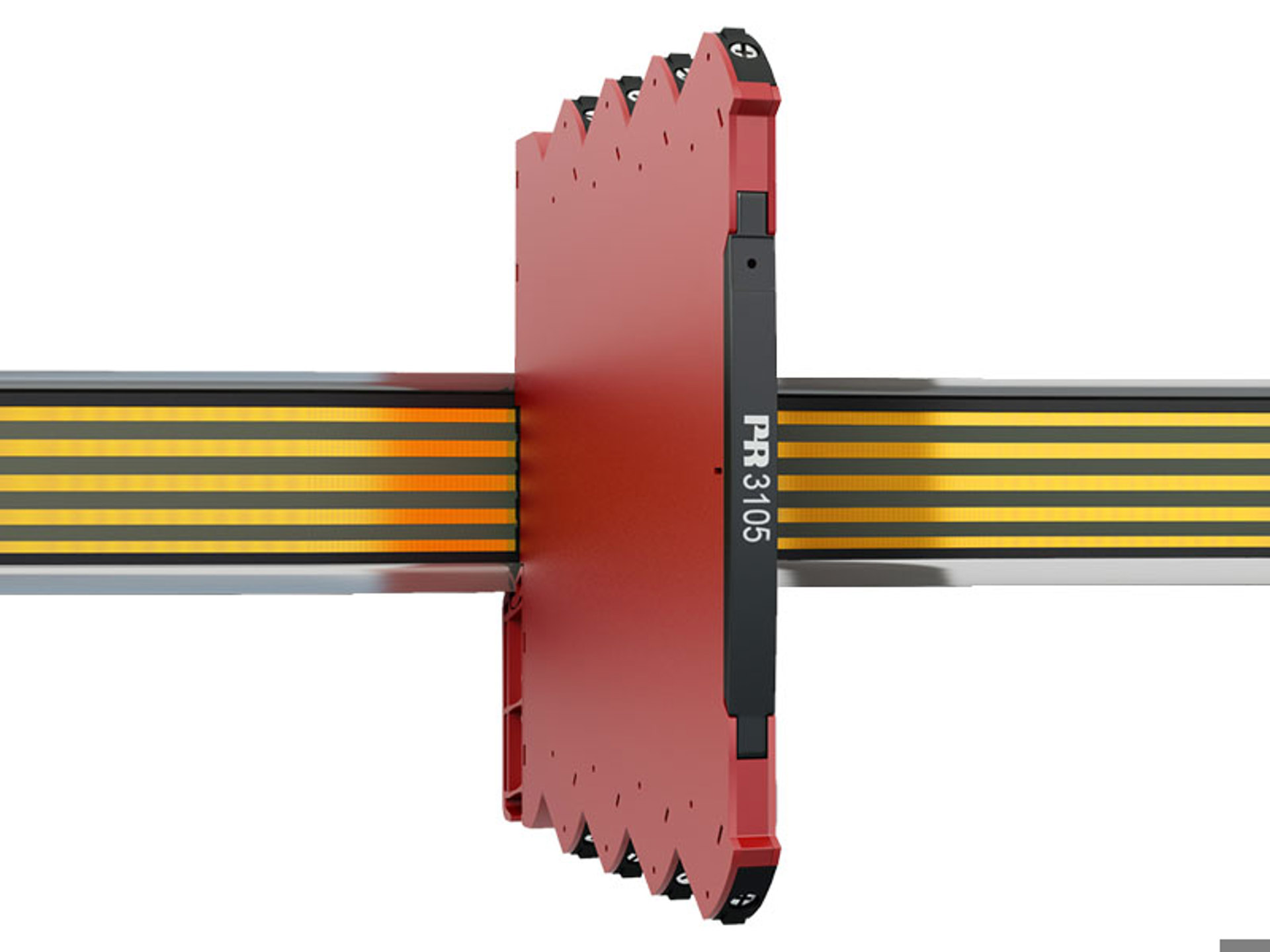

隔离变送器
3105
- 标准 DC 信号隔离变送
- 6.1 mm 超薄外壳
- 响应时间 < 7 ms
- 经济耐用
- 通过DIP拨码开关设定参数
应用
- 标准 DC 信号隔离变送。
- 模拟电流和电压信号的电气隔离。
- 消除接地环路和测量浮地信号。
- 无论在技术或是成本上，都是 SCADA 和 PLC 系统电流和电压信号电气隔离的绝佳选择。
- 适用于高振动应力环境，例如：船舶应用。
技术特点
- 通过DIP拨码开关调节参数。
- 输入端子带过电压和极性反接保护。
- 经过出厂校准的测量范围。
- 输入与输出的浮地和电气都相互独立。
数据表&手册
数据单
- 3105.pdf
- 最新的版本
产品手册
- 3100V111_CN.pdf
- 3100V110_CN.pdf
- 3100V109_CN.pdf
- 3100V108_CN.pdf
- 之前的版本
- 最新的版本
俄语手册
补充文档
欧盟符合性声明
- 3105DoC_EU_105_UK.pdf
- 3105DoC_EU_104_UK.pdf
- 3105DoC_EU_103_UK.pdf
- 3105DoC_EU_102_UK.pdf
- 3105DoC_EU_101_UK.pdf
- 3105DoC_EU_100_UK.pdf
- 之前的版本
- 最新的版本
UKCA 符合性声明
- 3105DoC_UKCA_100_UK.pdf
- 最新的版本
EMC 数据
- 3000_EMC_data.pdf
- 最新的版本
认证&证书
UL 证书
- 3103-09_3117-18_3405.pdf
- 最新的版本
DNV 航海证书
- DNV_3xxx_TAA00001RW.pdf
- 最新的版本
EAC 宣言
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- 最新的版本
订购单
环境条件
| 工作温度 | 0°C 至 +70°C |
| 存储温度 | -40°C 至 +85°C |
| 标定温度 | 20...28°C |
| 相对湿度 | < 95% RH （无冷凝） |
| 防护等级 | IP20 |
| 安装条件 | 污染等级 2 & 测量/过压等级 II |
机械规格
| 结构尺寸（高x宽x深） | 113 x 6,1 x 115 mm |
| 重量（大约） | 70 g |
| DIN轨类型 | DIN EN 60715/35 mm |
| 导线规格 | 0,13...2,5 mm2 / AWG 26...12 绞线 |
| 螺丝端子力矩 | 0,5 Nm |
| 抗振规格 | IEC 60068-2-6 |
| 2...25 Hz | ±1,6 mm |
| 25...100 Hz | ±4 g |
常用规格
电源 |
|
| 电源电压 | 16,8...31,2 VDC |
| 最大功耗 | 0.80 W |
| 最大部功耗 | 0.52 W |
隔离电压 |
|
| 隔离电压，测试/工作 | 2,5 kVAC / 300 VAC (增强隔) |
响应时间 |
|
| 响应时间 (0...90%, 100...10%) | < 7 ms |
| 程序设计 | DIP拨码开关 |
| 信噪比 | > 60 dB |
| 截止频率（3 dB） | > 100 Hz |
| 信号动态范围，输入 | 模拟信号链 |
| 信号动态范围，输出 | 模拟信号链 |
| 精度 | 优于 0,2% 所设量程 |
| 温度系数 | < ±0,015% 所设量程 / °C |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
输入规格
电流输入 |
|
| 测量范围 | 0...23 mA |
| 可调测量范围 | 0...20 和 4...20 mA |
| 输入压降 | < 1,5 VDC |
| 输入电阻 | 额定 20 Ω + PTC 50 Ω |
电压输入 |
|
| 测量范围 |
0...10,25 V
0...11,5 V / 0...5,75 V |
| 可设定测量范围 | 0/1...5 和 0/2...10 V |
| 输入电阻 | ≥ 500 kΩ |
输出规格
电流输出 |
|
| 信号范围 | 0...23 mA |
| 可设定信号范围 | 0 / 4...20 mA |
| 负载（@电流输出） | ≤ 600 Ω |
| 负载稳定性 | 0,002% 所设量程 / 100 Ω |
| 电流限值 | ≤ 28 mA |
电压输出 |
|
| 信号范围 | 0...10 VDC |
| 可设定信号范围 | 0/1...5 和 0/2...10 V |
| 负载（@电压输出） | ≥ 10 kΩ |
| 所设量程 | = 拨码开关所选输出范围 |
符合标准
| EMC | 2014/30/EU & UK SI 2016/1091 |
| LVD | 2014/35/EU & UK SI 2016/1101 |
| RoHS | 2011/65/EU & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
认证
| c UL us, UL 61010-1 | E314307 |
| DNV Marine | TAA00001RW |
