紧凑型 RTD 温度变送器
5802
- RTD 或 Ohm 输入
- 精度：优于 0.1% 所设量程
- 2 / 3 线制 RTD 连接
- 可设定传感器故障状态

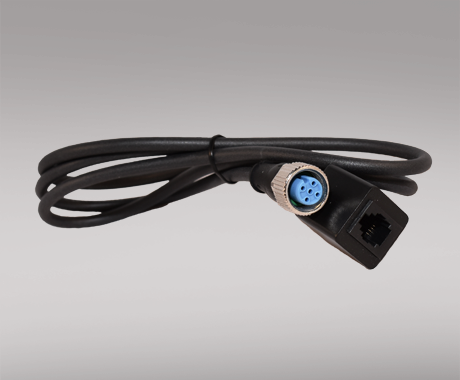

- 输出 4...20 mA，含或不含 M12 连接器
应用
- Pt100...Pt1000 或 Ni100...Ni1000 传感器线性化温度测量。
- 将线性电阻变化转换为标准模拟电流信号。
技术特点
- 用户在几秒钟内就可完成对 PR5802 的编程，从而在所有由规范定义的 RTD 范围内测量温度。
- 用于连接带电缆自动补偿的 3 线制 RTD 和电阻输入。
安装调试
- 用于管道安装，例如 M18 桶状外壳或客户特定外壳。
- 该装置已经通过安装在钢制外壳中，并使用 Silgel 612 有机硅树脂模料进行填充，然后使用 M12 连接器的方式进行过测试。PR electronics 建议采用这种方法来确保符合相关规范和 EMC 数据的要求。
数据表&手册
补充文档
下载软件
订购单
环境条件
| 工作温度 | -40°C 至 +85°C |
| 存储温度 | -40°C 至 +85°C |
| 相对湿度 | < 95% RH （无冷凝） |
机械规格
| 结构尺寸，仅限 PCB（高x宽x深） | 5.0 x 15.50 x 38.0 mm |
| 结构尺寸，含 M12 连接器（高x宽x深） | 9.5 x 15.50 x 47.70 mm |
| 重量（大约） |
2.65 g 5802A1xx
4.05 g 5802A2xx |
常用规格
电源 |
|
| 电源电压 | 8,0... 35 VDC |
| 部功耗 | 25 mW…0,8 W |
响应时间 |
|
| 响应时间（可设定） | 0,33...60 s |
| 电压降 | 8,0 VDC |
| 预热时间 | 5 分钟 |
| 程序设计 | Loop Link |
| 信噪比 | 最小 60 dB |
| 信号动态范围，输入 | 19 bit |
| 信号动态范围，输出 | 16 bit |
| 电源电压变化对精度的影响 | < 0,005% 所设量程 / VDC |
| 精度 | 优于 0,1% 所设量程 |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
输入规格
RTD 输入 |
|
| RTD 类型 | Pt100, Ni100, lin. R |
| 电缆电阻 | 10 Ω (最大) |
| 传感器电流 | > 0,2 mA, < 0,4 mA |
| 传感器电缆电阻对精度的影响（3-线） | < 0,002 Ω / Ω |
| 传感器故障检测 | Yes |
常用输入规格 |
|
| 最大偏移量 | 所选输入类型最大值的 50% |
输出规格
常用输出规格 |
|
| 更新时间 | 135 ms |
电流输出 |
|
| 信号范围 | 4…20 mA |
| 最小信号范围 | 16 mA |
| 负载（@电流输出） | ≤ (Vsupply - 8) / 0,023 [Ω] |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 传感器故障报警输出 | 可设定 3,5…23 mA |
| 符合 NAMUR NE43 标准的上限/下限电流 | 23 mA / 3,5 mA |
| 所设量程 | = 当前所选范围 |
符合标准
| RoHS | 2011/65/EU |
