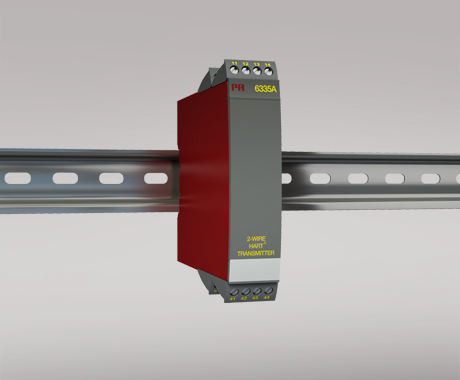

2-Draht Messumformer mit HART-Protokoll
6335A
- Eingang für WTH, TE, Ω oder mV
- Extreme Messgenauigkeit
- HART-Kommunikation
- Galvanische Trennung
- 1- oder 2-kanalige Ausführung
Verwendung
- Linearisierte Temperaturmessung mit Pt100... Pt1000, Ni100...Ni1000 oder Thermoelementsensor.
- Temperaturdifferenzen oder eine Durchschnittstemperaturmessung von 2 Widerstands- oder TE-Sensoren.
- Umwandlung von linearer Widerstandsänderung in ein analoges Standard-Stromsignal, z.B. von Ventilen oder Niveau-Messwertgeber.
- Verstärkung von bipolaren mV-Signalen zu einem Standard 4...20 mA Stromsignal.
- Bis zu fünfzehn Umformer können in einem Multidrop-System parallel verbunden werden mit HART-Kommunikation.
Technische Merkmale
- PR6335A kann vom Benutzer innerhalb von wenigen Sekunden zur Messung in allen genormten Temperaturbereiche programmiert werden.
- Der WTH- und Widerstandseingang haben Leitungskompensation bei 2-, 3- oder 4-Leiter- Anschluss.
- Das 6335A ist gemäß den strengsten Sicherheitsrichtlinien entwickelt und somit in Installationen mit SIL-Applikationen einsetzbar.
- Das Ausgangssignal kann für eine Begrenzung programmiert werden.
- Die gespeicherten Daten werden laufend kontrolliert.
- Fühlerfehlererkennung in Übereinstimmung mit der Richtlinien der NAMUR NE89.
Montage / Installation
- Wird vertikal oder horizontal auf DIN-Schiene montiert. Mit der Zweitkanalversion können 84 Kanäle pro Meter installiert werden.
- Konfiguration über den Standard HART Kommunikator oder den PR 5909 Loop Link.
- Das 6335A kann in Zone 2, 22 / Class I, Division 2, Gruppe A, B, C und D eingesetzt werden.
Datenblatt & Handbücher
Datenblatt
- 6335D.pdf
- Letzte Version
Handbuch
- 6335V115_DE.pdf
- 6335V114_DE.pdf
- 6335V113_DE.pdf
- 6335V112_DE.pdf
- 6335V111_DE.pdf
- 6335V110_DE.pdf
- 6335V109.pdf
- 6335V108.pdf
- 6335V107.pdf
- 6335V106.pdf
- 6335V105.pdf
- Vorherige Versionen
- Letzte Version
Handbücher in Russisch
- 6335V115_RU.pdf
- 6335V114_RU.pdf
- 6335V113_RU.pdf
- 6335V112_RU.pdf
- 6335V111_RU.pdf
- 6335V110_RU.pdf
- 6335L108_RU.pdf
- 6335L107_RU.pdf
- Vorherige Versionen
- Letzte Version
Zulassungen & Zertifikate
ATEX-Zertifikat
- 6335A_20ATEX0109X_issue00.pdf
- 6335A_10ATEX0006X_issue03.pdf
- 6335A_10ATEX0006X_issue02.pdf
- 6335A_10ATEX0006X_issue01.pdf
- 6335A_09ATEX0148X_issue07.pdf
- 6335A_09ATEX0148X_issue06.pdf
- 6335A_09ATEX0148X_issue05.pdf
- 6335A_09ATEX0148X_issue04.pdf
- Vorherige Versionen
- Letzte Version
IECEx-Zertifikat
- 6335AIEC_200063X_issue00.pdf
- 6335AIEC_100084X_issue05.pdf
- 6335AIEC_100084X_issue04.pdf
- 6335AIEC_100084X_issue03.pdf
- 6335AIEC_100084X_issue01.pdf
- Vorherige Versionen
- Letzte Version
CSA-Zertifikat
- 533x_633x_CSA.pdf
- Letzte Version
FM-Zertifikat
- 53xx_633x_FM17US0013X.pdf
- Letzte Version
INMETRO-Zertifikat
- INMETRO_5335_5337_6335_6337_230011X_issue0.pdf
- Letzte Version
EAC-Erklärung
- EAC_EMC_declaration_Ex_3000_5000_6000_9000.pdf
- Letzte Version
EAC Ex-Zertifikat
- EAC_Ex.pdf
- Letzte Version
Metrology Pattern Approval (MPA), Belarus
- MPA_Belarus.pdf
- Letzte Version
Metrology Pattern Approval (MPA), Kazakhstan
- MPA_Kazakhstan.pdf
- Letzte Version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Letzte Version
Unterstützende Dokumentation
EU-Konformitätserklärung
- 6335DoC_EU_103_DE.pdf
- 6335DoC_EU_102_DE.pdf
- 6335DoC_EU_101_DE.pdf
- 6335DoC_EU_100_DE.pdf
- Vorherige Versionen
- Letzte Version
UKCA-Konformitätserklärung
- 6335DoC_UKCA_100_UK.pdf
- Letzte Version
CCC-Erklärung
- 5000_6000_series_CCC_statement.pdf
- Letzte Version
FMEDA-Bericht
- FMEDA_6335_R026V3R2.pdf
- Letzte Version
SIL-Erklärung
- 5335_6335_5337_6337_7501_SIL1_declaration_Potmeter_V2.pdf
- 5335_6335_5337_6337_7501_SIL2_declaration_V2.pdf
PR-Standardkonfigurationen
- PR_default_configurations.pdf
- Letzte Version
Sicherheitshinweise
Sicherheitshinweise
- SN6300-2_109_2418.pdf
- SN6300-2_108_2307.pdf
- SN6300-2_107_2226.pdf
- SN6300-2_106_2031.pdf
- SN6300-2_105_1803.pdf
- SN6300-2_104_1650.pdf
- SN6300-2_103_1616.pdf
- SN6300_102_1506.pdf
- Vorherige Versionen
- Letzte Version
Bestellformular
Umgebungsbedingungen
Betriebstemperatur | -40°C bis +85°C |
Lagertemperatur | -40°C bis +85°C |
Kalibrierungstemperatur | 20...28°C |
Relative Luftfeuchtigkeit | < 95% RF (nicht kond.) |
Schutzart | IP20 |
Mechanische Spezifikationen
Abmessungen (HxBxT) | 109 x 23,5 x 104 mm |
Gewicht (1 / 2 Kanäle) | 145 / 185 g |
Hutschienentyp | DIN EN 60715/35 mm |
Leitungsquerschnitt | 0,13...2,08 mm2 / AWG 26...14 Litzendraht |
Klemmschraubenanzugsmoment | 0,5 Nm |
Allgemeine Spezifikationen
Versorgung |
|
Versorgungsspannung | 8,0...35 VDC |
Verlustleistung, 1 / 2 Kanäle | 19 mW...0,8 / 1,6 W |
Isolationsspannung |
|
Isolationsspannung, Test/Betrieb | 1,5 kVAC / 50 VAC |
Ansprechzeit |
|
Ansprechzeit (programmierbar) | 1...60 s |
Spannungsabfall | 8,0 VDC |
Aufwärmzeit | 30 s |
Konfigurierung | Loop Link & HART |
Signal- / Rauschverhältnis | Min. 60 dB |
Genauigkeit | Besser als 0,05% der gewählten Messspanne |
Signaldynamik, Eingang | 22 Bit |
Signaldynamik, Ausgang | 16 Bit |
Einfluss von Änderung der Versorgungsspannung | < 0,005% d. Messsp. / VDC |
EMV-Immunitätswirkung | < ±0,1% d. Messsp. |
Erweiterte EMV-immunität: NAMUR NE21, A Kriterium, Burst | < ±1% d. Messsp. |
Eingangsspezifikazionen
Allgemeine Eingangsspezifikationen |
|
Max. Nullpunktverschiebung (Offset) | 50% d. gew. Max.-Wertes |
WTH-Eingang |
|
WTH-Typ | Pt100…1000, Ni100...1000, lin. R |
Leitungswiderstand pro Leiter | 5 Ω (Bis 50 Ω pro Leiter möglich bei reduzierter Messgenauigkeit) |
Sensorstrom | Nom. 0,2 mA |
Wirkung des Leitungswiderstandes (3- / 4-Leiter) | < 0,002 Ω / Ω |
Fühlerfehlererkennung | Ja |
Linearer Widerstands-Eingang |
|
Linearer Widerstand min....max. | 0 Ω...7000 Ω |
TE-Eingang |
|
Thermoelement Typ | B, E, J, K, L, N, R, S, T, U, W3, W5 |
Vergleichsstellenkompensation (CJC) | < ±1,0°C |
Fühlerfehlererkennung | Ja |
Fühlerfehlerstrom: Bei Erkennung / sonst | Nom. 33 μA / 0 μA |
Spannungseingang |
|
Messbereich | -800...+800 mV |
Min. Messereich (Spanne) | 2,5 mV |
Eingangswiderstand | 10 MΩ |
Ausgangsspezifikationen
Stromausgang |
|
Signalbereich | 4…20 mA |
Min. Signalbereich | 16 mA |
Belastung (bei Stromausgang) | ≤ (VVersorgung - 8) / 0,023 [Ω] |
Belastungsstabilität | ≤ 0,01% d. Messsp. / 100 Ω |
Fühlerfehleranzeige | Programmierbar 3,5…23 mA |
NAMUR NE43 Upscale/Downscale | 23 mA / 3,5 mA |
Allgemeine Ausgangsspezifikationen |
|
Aktualisierungszeit | 440 ms |
d. Messspanne | = der gewählten Messspanne |
Eingehaltene Behördenvorschriften
EMV | 2014/30/EU & UK SI 2016/1091 |
ATEX | 2014/34/EU & UK SI 2016/1107 |
RoHS | 2011/65/EU & UK SI 2012/3032 |
EAC | TR-CU 020/2011 |
EAC Ex | TR-CU 012/2011 |
Zulassungen
ATEX | DEKRA 20ATEX0109X |
IECEx | DEK 20.0063X |
CSA | 1125003 |
FM | FM17US0013X |
INMETRO | DEKRA 23.0011X |
EAC Ex | EAEU KZ 7500361.01.01.08756 |
SIL | Hardware-Bewertung für SIL-Anwendungen |
