Sekoitusaseman sähkölaitteiston uudistus räjähdysvaarallisella alueella



(Anonyymi asiakaskertomus kemian tehtaalta).



Sekoitusaseman sähkölaitteiston uudistus

Vuonna 2014 laitoksen ylläpitotiimi päätti uudistaa räjähdysvaarallisella alueella sijaitsevan sekoitusaseman sähkölaitteiston. Asemaa käytetään tuotantotesteihin, simulointeihin ja koulutukseen.



Tavoitteena oli saada aikaan joustavampi järjestelmä, jossa pumppuihin ja sekoittimiin liitetyt lämpötilamuuntimet olisivat helppoja lukea ja ohjelmoida, eikä kompromisseja tarkkuuden ja kestävyyden suhteen tarvitsisi tehdä.



Helposti asennettava ja ohjelmoitava ratkaisu

Ylläpitotiimi tarvitsi lämpötilamuuntimen, joka oli helppo asentaa ja ohjelmoida paikan päällä. Ratkaisu oli irrotettava PR 4501 -näyttö, jonka voi kiinnittää laitteeseen.



Valmis asennus koostui kahdestakymmenestäviidestä DIN- ja virtakiskoon asennetusta PR 9113B -muuntimesta sekä samasta määrästä irrotettavia PR 4501 -näyttöjä. Sekä PR 9113B -muunnin että näyttö ovat SIL 2- ja IEC 61508 -sertifioituja.



Ratkaisu on yksinkertainen mutta joustava, koska moduuleja on helppo lisätä ja poistaa turvallisesti. Koska näyttö on laitteiden etuosassa, ylläpitohenkilöstö voi lukea anturin tiedot, havaita mahdolliset poikkeamat anturin toiminnassa, määrittää muuntimien asetuksia ja tehdä monia muitakin toimia.





Asennetut PR 9113B -lämpötila-/mA-muuntimet oikealla.



Uusittu sekoitusasema toimii odotetulla tavalla, ja nyt sitä voidaan käsitellä paikan päällä, eikä etä-PC:tä tarvita.

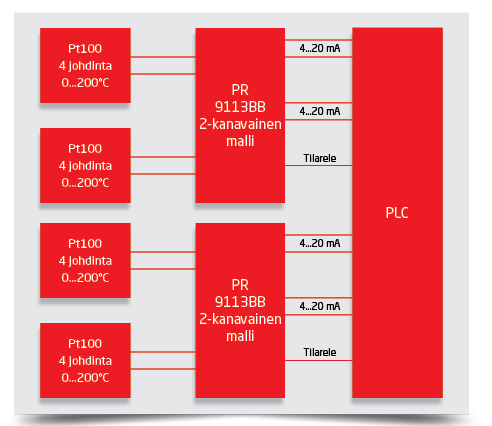

Käyttökohde:



Helppo ja tarkka kalibrointi:

PR 9113B -lämpötila-/mA-muuntimen ja 4501-näyttö-/ohjelmointiyksikön yhdistelmä tekee kalibroinnista helppoa ja tarkkaa, eikä ulkoisia kalibraattoreita tai PC:itä tarvita.

Laite voidaan prosessikalibroida kahdessa pisteessä tulosignaaliin sovittamiseksi. Ensin annetaan alhainen tulosignaali (ei tarvitse olla 0%) ja syötetään laitteeseen sen todellinen arvo. Sen jälkeen annetaan suuri tulosignaali (ei tarvitse olla 100%) ja syötetään laitteeseen sen todellinen arvo. Kun käyttäjä tekee kalibroinnin, laite noudattaa sitä.



Jos käyttäjä myöhemmin hylkää kalibroinnin tai valitsee toisen tyyppisen tulosignaalin, laite palaa käyttämään tehdaskalibrointia.



Käyttäjä voi myös varmuuskopioida kalibroinnin PR 4590 ConfigMate -laitteella, joka toimii telakointiasemana 4501-näyttö-/ohjelmointiyksikölle. Näin 4501 voidaan liittää PC:hen ja PR PReset -ohjelmistoon. Kun kalibrointiasetukset on tallennettu PC:hen, ne voi myös tulostaa.





- 4501 näyttö-/ohjelmointiyksikön kalibrointivalikko.



Nopeampi kalibrointi uudella määritystavalla

Asennuksen jälkeen ylläpitotiimi huomasi, että irrotettavan 4501-näytön käyttäminen kalibroinnissa oli huomattavasti nopeampaa, kuin ”vanha” kalibrointi- ja määritystapa.
