Tuote tarkastelussa: PR electronics 9106B HART-läpäisevä Ex-erotin (toistin)



a) Mikä on “HART”?

• HART-protokolla on, digitaalinen tiedonsiirtoratkaisu pienille nopeuksille, jotka kulkevat 4…20 mA -virtaviestin päällä. Koska 4…20 mA -virtasilmukoita käytetään yleisesti teollisuudessa, on HART-protokolla helppo ottaa käyttöön, ja käyttää sekä melko helppo vianetsinnältään. 4…20 mA -laitteet, jotka kommunikoivat HART:in avulla, ovat suosittuja monilla teollisuuden aloilla, mukaan lukien kemian- ja petrokemianteollisuus.



b) Mitä “HART-läpäisevä” tarkoittaa?

• 9106B HART-läpäisevä Ex-erotin voi turvallisesti syöttää ja mitata vakio- tai HART-lähettimiä, jotka on asennettu Ex-tilaan 0 / Division 1. 9106B on HART-läpäisevä, joten digitaaliset viestit Ex-tilaan asennetun HART-kenttälähettimen ja turvalliseen tilan asennetun HART-masterin välillä kulkevat PR 9106B:n läpi ongelmitta.



c) Miksi käyttää PR 9106B?

• Sertifioituun kenttälähettimeen liitettynä PR 9106B tuottaa “luonnostaan vaarattoman” mittauksen lähettimen 4…20 mA -viestistä ja HART-protokollasta. Näin ollen, turvallisessa tilassa sijaitseva HART-master voi turvallisesti mitata kenttälähetintä ilman Ex-tilan räjähdysriskiä. PR 9106B on barrieri, joka mahdollistaa vakiolaitteiden, kuten HART-masterin, turvallisesti mitata Ex-tilaan asennettuja kenttälähettimiä.



d) Voiko PR 9106B käyttää vakiotyyppisten (ei-HART) virtalähettimien kanssa?

• Kyllä, PR 9106B voidaan käyttää 4...20 mA -virtalähettimien, HART tai ei-HART, kanssa.



e) Voiko kaksikanavainen PR 9106B mitata yhtä kenttälähetintä ja antaa lähtönä kaksi erotettua, HART-läpäisevää 4…20 mA -viestiä?

• Kyllä.



f) Voiko PR 9106B mitata aktiivisia tai passiivisia virtaviestejä?

• Kyllä.



g) Voiko PR 9106B lähettää aktiivisia tai passiivisia virtaviestejä?

• Kyllä.



h) Mikä on aktiivisen ja passiivisen virtaviestin ero?

• Virran synnyttämiseen tarvitaan jännitelähde. “Aktiivisen” virtaviestin synnyttävässä laitteessa on jännitelähde. ”Passiivisen virtaviestin luovassa laitteessa ei ole omaa jännitelähdettä. Siksi virtaa ei kulje, ennen kuin ulkoinen jännitelähde liitetään laitteen viestijohdotukseen. Jotkin laitteet luovat tai vaativat aktiivisen virtaviestin, kun taas toiset laitteet luovat tai vaativat passiivisen virtaviestin. PR 9106B -laitteen tulo ja lähtö toimivat joko aktiivisella tai passiivisella virtaviestillä, minkä ansiosta sitä voi käyttää kaikkien markkinoilla olevien 4…20 mA -laitteiden kanssa.



i) PR 9106B johdotettu mittaamaan aktiivista tai passiivista tuloviestiä.

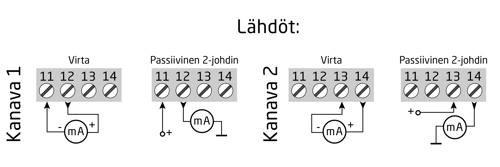

j) PR 9106B johdotettu luomaan aktiivinen tai passiivinen lähtöviesti.
