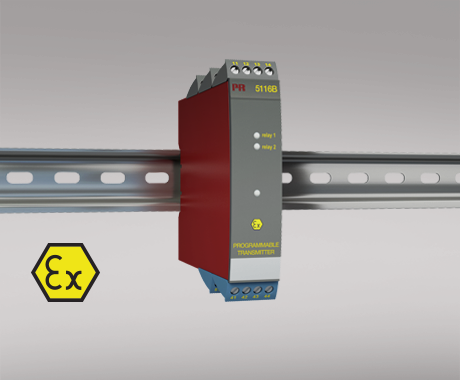

Ex-monitoimivahvistin
5116B
- RTD-, TE-, mV-, ohm-, potentiometri-, mA- ja V-tulo
- 2-johdinpiirin syöttö > 16,5 V Ex-tilaan 0
- Bipolaarinen jännitetulo
- Virta- ja jännitelähdöt, 2 lähtörelettä
- Universaali apujännite AC tai DC
Sovellukset
- Linearisoitu, elektroninen lämpötilamittaus RTD- tai TE-antureilla.
- Lineaarisen vastusmuutoksen mittaus analogisiksi virta-/jännitevakioviesteiksi esim. solenoideilta ja läppäventtiileiltä tai lineaariliikkeeseen liitetyiltä potentiometreiltä.
- 2-johdinlähettimien Ex-syöttö ja -viestinerotus.
- Prosessin ohjaus kahdella potentiaalivapaalla relekoskettimella, joiden toiminta voidaan konfiguroida sovelluksen mukaan.
- Analogisten viestien galvaaninen erotus ja kelluvien viestien mittaaminen.
Tekniset ominaisuudet
- Muutamassa sekunnissa käyttäjä voi ohjelmoida PR5116B:n sovellukseensa sopivaksi.
- Etulevyn painikkeella tulo voidaan kalibroida tarkasti prosessialueen mukaiseksi. Viestin nollan siirto yhdellä painalluksella.
- Etulevyn vihreä LED osoittaa normaalitilan ja vikatilan. Keltainen LED osoittaa kunkin aktiivisen lähtöreleen.
- Jatkuva tallennettujen tietojen tarkistus takaa varman ja turvallisen toiminnan.
- 3-suuntainen galvaaninen erotus 3,75 kVAC.
Asennus
- Pysty- tai vaakasuoraan DIN-kiskoon. Koska laitteet voidaan asentaa vierekkäin ilman ilmaväliä, saadaan metrin leveydelle 42 laitetta.
Tuotelehdet & manuaalit
Datalehti
- 5116B.pdf
- Viimeisin versio
Käyttöohjeet
- 5116V107_UK.pdf
- 5116V106_UK.pdf
- 5116V105_UK.pdf
- 5116V104_UK.pdf
- 5116V103_UK.pdf
- 5116V102.pdf
- 5116V101.pdf
- Aikaisempi versio
- Viimeisin versio
Käyttöohjeet venäjäksi
- 5116V107_RU.pdf
- 5116V106_RU.pdf
- 5116V105_RU.pdf
- 5116V104_RU.pdf
- 5116V103_RU.pdf
- Aikaisempi versio
- Viimeisin versio
Hyväksynnät & sertifikaatit
ATEX-sertifikaatti
- 5116B_issue3.pdf
- 5116B_issue2.pdf
- 5116B_issue1.pdf
- Aikaisempi versio
- Viimeisin versio
FM-sertifikaatti
- 5116_FM.pdf
- Viimeisin versio
UL-sertifikaatti
- 5116A_B_UL.pdf
- Viimeisin versio
DNV meritekninen sertifikaatti
- DNV_2231_41xx_51xx_53xx.pdf
- Viimeisin versio
EAC-vaatimustenmukaisuusvakuutus
- EAC_EMC_declaration_Ex_3000_5000_6000_9000.pdf
- Viimeisin versio
EAC Ex-sertifikaatti
- EAC_Ex.pdf
- Viimeisin versio
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Viimeisin versio
Lisädokumentteja
EU-vaatimustenmukaisuusvakuutus
- 5116DoC_EU_105_UK.pdf
- 5116DoC_EU_104_UK.pdf
- 5116DoC_EU_103_UK.pdf
- 5116DoC_EU_102_UK.pdf
- 5116DoC_EU_101_UK.pdf
- 5116DoC_EU_100_UK.pdf
- Aikaisempi versio
- Viimeisin versio
Oletusasetukset
- PR_default_configurations.pdf
- Viimeisin versio
Turvaohjeet
Turvaohjeet
- SN5000-2-109-2220.pdf
- SN5000-2-107-1924.pdf
- SN5000-2-106-1825.pdf
- SN5000-2-105-1811.pdf
- SN5000-2-104-1725.pdf
- SN5000-2-103-1625.pdf
- SN5000-2-102-1613.pdf
- SN5000-101-1450.pdf
- Aikaisempi versio
- Viimeisin versio
Tilausohje
Ympäristöolosuhteet
| Käyttölämpötila | -20°C...+60°C |
| Kalibrointilämpötila | 20...28°C |
| Suhteellinen kosteus | < 95% RH (ei kond.) |
| Kotelointiluokka | IP20 |
Mekaaniset tiedot
| Mitat (KxLxS) | 109 x 23,5 x 130 mm |
| Paino noin | 235 g |
| DIN-kiskotyyppi | DIN EN 60715/35 mm |
| Johdinkoko | 0,13...2,08 mm2 AWG 26...14 monisäikeinen |
| Ruuvien kiristysmomentti | 0,5 Nm |
| Tärinä | IEC 60068-2-6 |
| 2...13,2 Hz | ±1 mm |
| 13,2...100 Hz | ±0,7 g |
Yleiset tiedot
Syöttöjännite |
|
| Syöttöjännite, universaali | 21,6...253 VAC, 50...60 Hz tai 19,2...300 VDC |
| Sulake | 400 mA SB / 250 VAC |
| Suurin tehonkulutus | 2,4 W |
| Suurin tehohäviö | 2,0 W |
Eristysjännite |
|
| Eristysjännite, koe / käyttö | 3,75 kVAC / 250 VAC |
| PELV/SELV | IEC 61140 |
Vasteaika |
|
| Lämpötilatulo, ohjelmoitava (0...90%, 100...10%) | 400 ms...60 s |
| mA / V -tulo (ohjelmoitava) | 250 ms...60 s |
Lisäjännite |
|
| 2-johdinpiirin syöttö (liittimet 54...52) | 28...16,5 VDC / 0...20 mA |
| Ohjelmointi | Loop Link |
| Viesti/kohinasuhde | Min. 60 dB (0...100 kHz) |
| Tarkkuus | Parempi kuin 0,05% valitusta alueesta |
| Viestin dynamiikka, tulo | 22 bit |
| Viestin dynamiikka, lähtö | 16 bit |
| Lisäjännite: Referenssijännite | 2,5 VDC ±0,5% / 15 mA |
| EMC-immuniteettiriippuvuus | < ±0,5% alueesta |
| Parannettu EMC-immuniteetti: NAMUR NE21, A-tason syöksyjännitekoe | < ±1% alueesta |
Tuloarvot
Sähköiset tiedot, tulo |
|
| Suurin nollansiirto | 50% valitusta maksimiarvosta |
Vastusanturitulo |
|
| RTD-tyyppi | Pt46, Pt100, Ni100, Cu53, lin. R |
| Kaapelivastus / johdin | 10 Ω (maks. 50 Ω) |
| Anturivirta | Nim. 0,2 mA |
| Anturikaapelin vastuksen vaikutus (3-/4-johdin) | < 0,002 Ω / Ω |
| Anturivian ilmaisu | Käytettävissä |
Termoelementtitulo |
|
| Termoelementtityyppi | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| Kylmäpisteen kompensointi (CJC) | < ±1,0°C |
| Anturivikavirta | Nim. 30 μA |
| Anturivikavalvonta | Käytettävissä |
Virtatulo |
|
| Mittausalue | 0...100 mA |
| Pienin mittausalue (alue) | 4 mA |
| Tulovastus: Jännitteellinen laite | Nim. 10 Ω + PTC 10 Ω |
| Tulovastus: Jännitteetön laite | Rshuntti = ∞, Vhäviö < 6 V |
| Anturivikavalvonta | Piirikatkos 4...20 mA |
Jännitetulo |
|
| Mittausalue |
0...250 VDC
-2500...+2500 mV |
| Pienin mittausalue (alue) | 5 mV |
| Tulovastus |
Nim. 10 MΩ (≤ 2,5 VDC)
Nim. 5 MΩ (> 2,5 VDC) > 5 MΩ (mV-tulo) |
| Potentiometri 2.5 v ref.-jännitteellä | 170 Ω |
Lähtöarvot
Virtalähtö |
|
| Viestialue | 0...20 mA |
| Pienin viestialue | 10 mA |
| Kuorma (virtalähtö) | ≤ 600 Ω |
| Kuorman stabiilisuus | ≤ 0,01% alueesta / 100 Ω |
| Virtaraja | ≤ 28 mA |
| Anturivian ilmaisu | Ohjelmoitava 0...23 mA |
| NAMUR NE43 Ylös/Alas | 23 mA / 3,5 mA |
Passiivinen 2-johdin mA-lähtö |
|
| Viestialue | 4...20 mA |
| Kuorman stabiilisuus | ≤ 0,01% alueesta / 100 Ω |
| Suurin ulkoinen 2-johdinsyöttö | 29 VDC |
| Ulkoisen 2-johdinsyöttöjännitteen muutoksen vaikutus | < 0,005% alueesta / V |
Jännitelähtö |
|
| Viestialue | 0...10 VDC |
| Pienin viestialue | 500 mV |
| Kuorma (jännitelähtö) | ≥ 500 kΩ |
Relelähtö |
|
| Reletoiminnot |
Nouseva / laskeva
Ikkuna |
| Suurin jännite | 250 VAC / VDC |
| Suurin virta | 2 A |
| Suurin AC-teho | 500 VA |
| Maksimi DC-virta, resistiivinen kuorma > 30 VDC | Katso ohjeet käyttöohjeesta |
| Anturivikatoiminto | Avautuva / sulkeutuva / pito / ei käytössä |
| alueesta | = valitusta alueesta |
Yhteensopivuus standardien
| EMC | 2014/30/EU |
| LVD | 2014/35/EU |
| ATEX | 2014/34/EU |
| RoHS | 2011/65/EU |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
Hyväksynnät
| ATEX | KEMA 04ATEX1316 X |
| FM | FM21US0035X |
| c UL us, UL 508 | E231911 |
| EAC Ex | EAEU KZ 7500361.01.01.08756 |
| DNV Marine | TAA0000101 |
