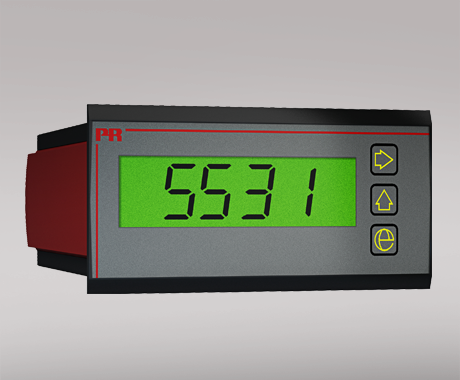

2-johdin LCD-osoitinkoje
5531A
- 4-numeroinen 2-johdin LCD-näyttö 1/8 DIN (48x96 mm)
- Helppo asettelu etulevyn painikkeilla
- Taustavalaistua LCD-näyttöä voi lukea hämärässäkin
- Voidaan asentaa turvalliseen tilaan tai Ex-tilaluokkaan 2
Sovellukset
- 5531A-näyttö saa energiansa 4...20 mA tuloviestistä ja se on helppo skaalata näyttämään oikeata prosessiarvoa.
- Koska erillistä jännitejohdotusta ei tarvita, sopii 5531A täydellisesti prosessipiirien paikallisnäytöksi.
- 5531A-näyttö upotetaan ohjauspaneeliin turvalliselle alueelle tai Ex-tilaluokkaan 2 (kaasutila).
Tekniset ominaisuudet
- 5531A-näytön täysi mittauslaue 3,6...23 mA tekee siitä NAMUR NE43 -yhteensopivan.
- Näyttö voidaan skaalata painikkeilla vapaasti alueelle -9999...9999, myös käänteinen näyttö on mahdollinen.
- LCD-taustavalon voi asettaa puoleen tai täyteen tehoon luettavuuden helpottamiseksi heikosti valaistuissa olosuhteissa.
- Näyttö vaatii toimiakseen vain 1,5 VDC (75 Ω kuorma tulopiiriin), ilman taustavaloa.
- Tulo on HART-viestin läpäisevä.
- Etulevyn painikkeet voi poistaa käytöstä ei-toivottujen asetusmuutosten välttämiseksi.
Asennus
- 5531A-asennus on kotelointiluokan IP65 mukainen, kun paneeliasennus tehdään mukana toimitettavalla tiivisteellä.
Tuotelehdet & manuaalit
Datalehti
- 5531A.pdf
- Viimeisin versio
Käyttöohjeet
- 5531V106_UK.pdf
- 5531V105_UK.pdf
- 5531V104.pdf
- 5531V103.pdf
- 5531V102.pdf
- Aikaisempi versio
- Viimeisin versio
Käyttöohjeet venäjäksi
- 5531V106_RU.pdf
- 5531V105_RU.pdf
- 5531L104_RU.pdf
- Aikaisempi versio
- Viimeisin versio
Hyväksynnät & sertifikaatit
ATEX-sertifikaatti
- 5531A_05ATEX1044X_issue3.pdf
- 5531A_05ATEX1044X_issue2.pdf
- Aikaisempi versio
- Viimeisin versio
IECEx-sertifikaatti
- 5531AIEC_240002X_issue00.pdf
- Viimeisin versio
CCC-sertifikaatti
- 5531_CCC_2024_10.pdf
- Viimeisin versio
EAC-vaatimustenmukaisuusvakuutus
- EAC-Declaration.pdf
- Viimeisin versio
EAC LVD-vaatimustenmukaisuusvakuutus
- EAC_LVD-Declaration.pdf
- Viimeisin versio
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Viimeisin versio
Lisädokumentteja
EU-vaatimustenmukaisuusvakuutus
- 5531DoC_EU_103_UK.pdf
- 5531DoC_EU_102_UK.pdf
- 5531DoC_EU_101_UK.pdf
- 5531DoC_EU_100_UK.pdf
- Aikaisempi versio
- Viimeisin versio
Oletusasetukset
- PR_default_configurations.pdf
- Viimeisin versio
Turvaohjeet
Turvaohjeet
- SN5500-5700-108-2449.pdf
- SN5500-5700-107-2418.pdf
- SN5500-5700-106-2208.pdf
- SN5500-5700-105-2050.pdf
- SN5500-5700-104-1613.pdf
- SN5500-5700-103-1304.pdf
- Aikaisempi versio
- Viimeisin versio
Tilausohje
Ympäristöolosuhteet
| Käyttölämpötila | -20°C...+60°C |
| Varastointilämpötila | -20°C...+60°C |
| Kalibrointilämpötila | 20...28°C |
| Suhteellinen kosteus | < 95% RH (ei kond.) |
| Kotelointiluokka | IP65, etulevy |
Mekaaniset tiedot
| Mitat (KxLxS) | 48 x 96 x 120 mm |
| Asennusaukko | 44,5 x 91,5 mm |
| Paino noin | 200 g |
| Johdinkoko, liittimet 1 - 4 | 0,13...2,08 mm2 / AWG 26...14 monisäikeinen |
| Ruuvien kiristysmomentti | 0,5 Nm |
Yleiset tiedot
Syöttöjännite |
|
| Syöttöjännite | Syöttö tulopiiristä |
Vasteaika |
|
| Vasteaika (0...90%, 100...10%) | < 1 s |
| Viesti/kohinasuhde | > 60 dB |
| Päivitysaika | 500 ms |
| EMC-immuniteettiriippuvuus | < ±0,5% alueesta |
Tuloarvot
Virtatulo |
|
| Piirivikavalvonta, 4...20 mA: alaraja | ~ < 3 mA |
| Piirivikavalvonta, 4...20 mA, yläraja | ~ > 24 mA |
| Tuloalue | 4...20 mA |
| Mittausalue | 3,6...23 mA |
| Tulojännitehäviö, ilman taustavaloa | < 1,5 V @ 20 mA |
| Tulojännitehäviö, 50% taustavaloa | < 6,5 V @ 20 mA |
| Tulojännitehäviö, täydellä taustavalolla | < 10,5 V @ 20 mA |
Lähtöarvot
Näyttö |
|
| Näyttölukema | ± 9999 (4 merkkiä) |
| Numerokorkeus | 16 mm |
Yhteensopivuus standardien
| EMC | 2014/30/EU |
| ATEX | 2014/34/EU |
| RoHS | 2011/65/EU |
| EAC | TR-CU 020/2011 |
| EAC LVD | TR-CU 004/2011 |
Hyväksynnät
| ATEX | KEMA 05ATEX1044X |
| IECEx | DEK 24.0002X |
| CCC | 2024322309006239 |
