Mise en conformité électrique d'une station de mélange dans une zone Ex



(Témoignage d'un client anonyme travaillant dans une usine chimique).



Mise en conformité de l'installation électrique d'une station de mélange

En 2014, un membre de l'équipe de maintenance de l'usine a décidé de revoir l'installation électrique d'une station de mélange située dans une zone Ex. La station était, et est toujours utilisée pour créer et simuler des essais, ainsi qu'à des fins de formation.



Cette refonte avait pour objectif de renforcer la flexibilité de l'installation en ajoutant des indications locales facilement lisibles et des options de programmation rapide aux convertisseurs de température connectés aux capteurs chargés de contrôler les pompes et les mélangeurs, sans pour autant compromettre la précision et la robustesse des dispositifs.



Solution facile à installer et à programmer

Pour cette application, l'équipe de maintenance avait besoin d'un convertisseur de température pouvant être facilement installé et programmé sur site, des qualités caractéristiques de l'afficheur amovible PR 4501 qui peut être encastré sur la façade du dispositif.



Aujourd'hui finalisée, l'installation comprend 25 convertisseurs PR 9113B montés sur rail DIN et rail d'alimentation, et 25 afficheurs amovibles PR 4501. Les convertisseurs PR 9113B et les afficheurs sont certifiés SIL 2 et totalement conformes à la norme CEI 61508.



Il s'agit d'une solution simple mais flexible, les modules pouvant être facilement installés ou retirés, et qui peut être utilisée en toute sécurité. Les afficheurs étant installés en façade des dispositifs, le personnel de maintenance peut lire les données des capteurs et s'assurer qu'ils fonctionnent comme prévu, configurer les convertisseurs, et bien plus encore.





Les convertisseurs de température/mA PR 9113B installés sont à droite.



La nouvelle installation fonctionne comme prévu et permet aujourd'hui de travailler en toute sécurité sur site, plutôt que depuis un PC à distance.

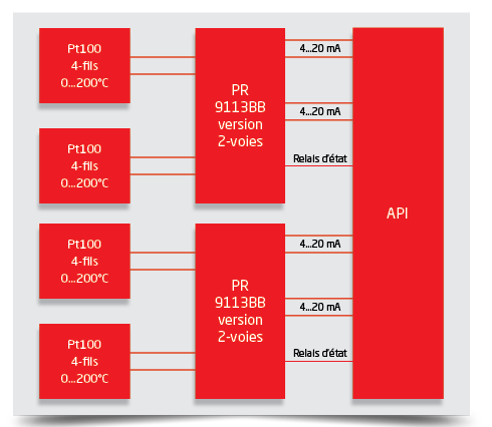

Application :







Étalonnage simple et précis :

Le convertisseur de température/mA PR 9113B peut être étalonné sur site facilement et de manière précise à l'aide de la façade de programmation 4501, sans utiliser d'étalonneurs externes ou un PC.

Le dispositif peut être étalonné sur le processus en 2 points pour s'adapter à un signal d'entrée spécifique. Un signal d'entrée faible (pas nécessairement 0 %) est appliqué et la valeur actuelle est entrée. Un signal d'entrée élevé (pas nécessairement 100 %) est alors appliqué et la valeur actuelle est entrée. Lorsque l'utilisateur choisit d'appliquer l'étalonnage, le dispositif fonctionnement conformément à ce nouveau réglage.



Si l'utilisateur décide ultérieurement d'annuler cette option ou de sélectionner un autre type de signal d'entrée, l'étalonnage usine du dispositif est restauré.



L'utilisateur peut également enregistrer l'étalonnage pour le sauvegarder à l'aide de ConfigMate PR 4590, qui peut être utilisé en tant que station d'accueil pour la façade de programmation 4501. La façade 4501 peut alors être connectée à un PC et au logiciel PReset. Une fois enregistrés sur un PC, les paramètres d'étalonnage peuvent également être imprimés.







Le menu d'étalonnage de l'afficheur 4501.



Étalonnage plus rapide grâce à la nouvelle installation

Une fois l'installation terminée, l'équipe de maintenance a remarqué que l'utilisation de l'afficheur amovible 4501 lors d'opérations d'étalonnage leur permettait de gagner un temps considérable par rapport à la méthode d'étalonnage utilisée dans l'ancienne installation.
