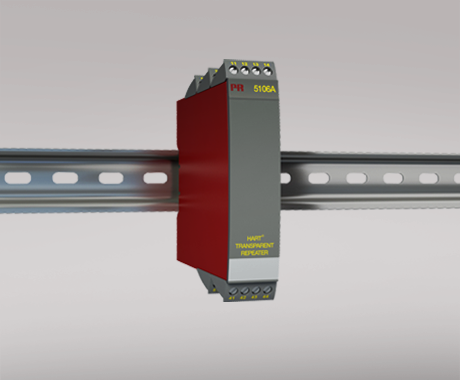

Isolateur / transparence HART
5106A
- Isolation galvanique 3-/5-port de 3,75 kVca
- Temps de réponse rapide
- Alimentation 2-fils > 17 V
- Une ou deux voies
- Alimentation multi-tension ca ou cc
Application
- Alimentation et isolateur de signaux avec communication bi-directionnelle du protocole HART pour transmetteurs 2-fils.
- Isolateur de signaux avec communication bidirectionnelle du protocole HART pour transmetteurs actifs.
- Isolateur de signaux avec un temps de réponse rapide pour des signaux de courant analogiques.
Caractéristiques techniques
- Le PR5106A traite principalement des signaux de courant de 4...20 mA.
- Le PR5106A est basé sur une technologie à microprocesseur. Le signal analogique est transmis avec un temps de réponse inférieur à 25 ms.
- Les entrées, les sorties et l’alimentation sont flottantes et isolées galvaniquement.
- Sortie active en courant ou sortie en technique 2-fils.
Montage / installation
- Pour montage vertical ou horizontal sur rail DIN. En version 2-voies, 84 voies par mètre peuvent être montées.
Fiche technique et manuels
Fiche technique
- 5106A.pdf
- Dernière version
Manuels
- 5106V103_FR.pdf
- 5106V102.pdf
- Anciennes versions
- Dernière version
Manuels en russe
- 5106V103_RU.pdf
- Dernière version
Documentation complémentaire
Declaration UE de conformité
- 5106DoC_EU_102_FR.pdf
- 5106DoC_EU_101_FR.pdf
- 5106DoC_EU_100_FR.pdf
- Anciennes versions
- Dernière version
Paramètres par défaut
- PR_default_configurations.pdf
- Dernière version
Notice de sécurité
Notice de sécurité
- SN5000-1_104_2340.pdf
- SN5000-1_103_1931.pdf
- SN5000-1_102_1613.pdf
- SN5000_101_1450.pdf
- Anciennes versions
- Dernière version
Homologations et certificats
Certificat UL
- 5104A-07A_UL.pdf
- Dernière version
Declaration EAC
- EAC-Declaration.pdf
- Dernière version
Déclaration DBT EAC
- EAC_LVD-Declaration.pdf
- Dernière version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Dernière version
Formulaire pour Bon de commande
Conditions environnementales
| Température de fonctionnement | -20°C à +60°C |
| Température de calibration | 20...28°C |
| Humidité relative | < 95% HR (sans cond.) |
| Degré de protection | IP20 |
Spécifications méchaniques
| Dimensions (HxLxP) | 109 x 23,5 x 130 mm |
| Poids, env. |
65 g
245 g |
| Type rail DIN | DIN 46277 |
| Taille des fils | 1 x 2,5 mm2 fil multibrins |
| Pression max. avant déformation de la vis | 0,5 Nm |
Spécifications communes
Alimentation |
|
| Tension d’alimentation universelle | 21,6...253 Vca, 50...60 Hz ou 19,2...300 Vcc |
| Fusible | 400 mA SB / 250 Vca |
| Puissance maximale requise | ≤ 3 W (2 voies) |
| Puissance dissipée | ≤ 2 W (2 voies) |
Tension d’isolation |
|
| Tension d’isolation, test/opération | 3,75 kVca / 250 Vca |
| PELV/SELV | IEC 61140 |
Temps de réponse |
|
| Temps de réponse (0...90%, 100...10%) | < 25 ms |
Tensions auxiliaires |
|
| Alimentation 2-fils (borne 44...42 et 54...52) | 25...17 Vcc / 0...20 mA |
| Rapport signal / bruit | Min. 60 dB (0...100 kHz) |
| Précision | Mieux que 0,1% de l'echelle configurée |
| Effet d’une variation de la tension d’alimentation | < ±10 μA |
| Immunité CEM | < ±0,5% de l'EC |
| Immunité CEM améliorée : NAMUR NE21, critère A, burst | < ±1% de l'EC |
Spécifications d'entrée
Entrée courant |
|
| Gamme de mesure | 4...20 mA |
| Plage de mesure min. (EC) | 16 mA |
| Résistance d’entrée : Avec alimentation | Nom. 10 Ω |
| Résistance d’entrée : Sans alimentation | RSHUNT = ∞, Vchute < 4 V |
Spécifications de sortie
Sortie courant |
|
| Gamme de signal | 4…20 mA |
| Plage de signal min. | 16 mA |
| Charge (à la sortie courant) | ≤ 600 Ω |
| Stabilité sous charge | ≤ 0,01% de l’EC / 100 Ω |
| Limite de courant | ≤ 28 mA |
Sortie mA 2-fils passive |
|
| Gamme de signal | 4...20 mA |
| Effet d’une variation de la tension d’aliment. ext. 2-fils | < 0,005% de l'EC / V |
| Aliment. externe 2-fils max. | 29 Vcc |
| Taux tension d’ondulation | < 3 mVRMS sur la communication HART |
| EC | Echelle configurée |
Compatibilité avec les normes
| CEM | 2014/30/UE |
| DBT | 2014/35/UE |
| EAC | TR-CU 020/2011 |
| EAC DBT | TR-CU 004/2011 |
Homologations
| c UL us, UL 508 | E231911 |
