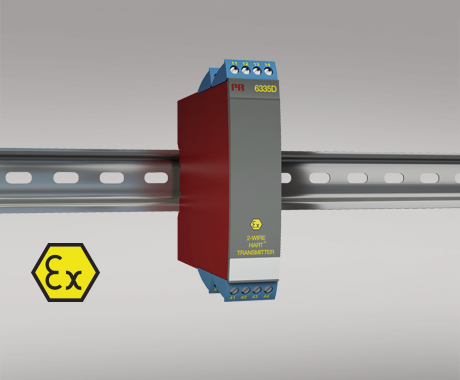

Transmetteur 2-fils avec protocole HART



6335D



  • Entrée RTD, TC, résistance ou mV
  • Très grande précision de mesure
  • Communication avec protocole HART
  • Pour installation en zone 0 S.I.
  • Version 1- ou 2-voies
Ex Iec Iecex Fmapproved CSA Inmetro Dekra Exida Hw Eac Ex Mpa EAC UKCA CE Pr Rohs3 Guarantee

  1. Aperçu + -

  2. Données techniques + -

  3. Accessoires + -

  4. Commande et livraison + -

  5. Pourquoi choisir PR + -

Application

  • Mesure linéarisée de la température avec un capteur Pt100...Pt1000, Ni100...Ni1000 ou de thermocouples.
  • Mesure de la température différentielle ou moyenne avec 2 sondes résistives ou thermocouples.
  • Conversion d’une résistance linéaire en un signal courant standard analogique pour mesurer par exemple le niveau ou la position d’une vanne.
  • Amplification d’un signal mV bipolaire en un signal courant standard de 4...20 mA.
  • Connexion en parallèle de 15 transmetteurs au maximum pour une communication digitale avec le protocole HART.

Caractéristiques techniques

  • Le PR6335D peut être programmé de manière simple et rapide.
  • Compensation de ligne pour des entrées RTD et résistance avec un raccordement à 2, 3 et 4 fils.
  • Le 6335D a été construit avec un niveau de sécurité élevé permettant de l’utiliser dans les installations classées SIL.
  • Le signal de sortie peut être programmé avec un limite.
  • Vérification continue des données sauvegardées.
  • Détection de rupture sonde selon les recommandations NAMUR NE 89.

Montage / installation

  • Pour montage vertical ou horizontal sur rail DIN. En version 2-voies, 84 voies par mètre peuvent être montées.
  • Configuration par interface HART standard ou par le logiciel PR 5909 Loop Link.
  • Le 6335D peut être installé en zone 0, 1, 2, 21, 22 et M1 / Class I/II/III, Division 1, Groupes A, B, C et D.

Homologations et certificats

Certificat ATEX
Certificat IECEx
Certificat CSA
Certificat FM
Certificat INMETRO
Declaration EAC
Certificat EAC Ex
Metrology Pattern Approval (MPA), Belarus
Metrology Pattern Approval (MPA), Kazakhstan
Metrology Pattern Approval (MPA), Russia

Documentation complémentaire

Declaration UE de conformité
Declaration UKCA de conformité
Déclaration CCC
Rapport FMEDA
Déclaration SIL
Paramètres par défaut

Formulaire pour Bon de commande

Conditions environnementales

Température de fonctionnement -40°C à +85°C
Température de stockage -40°C à +85°C
Température de calibration 20...28°C
Humidité relative < 95% HR (sans cond.)
Degré de protection IP20

Spécifications méchaniques

Dimensions (HxLxP) 109 x 23,5 x 104 mm
Poids (1 / 2 voies) 145 / 185 g
Type rail DIN DIN EN 60715/35 mm
Taille des fils 0,13...2,08 mm2 / AWG 26...14 fil multibrins
Pression max. avant déformation de la vis 0,5 Nm

Spécifications communes

Alimentation
Tension d’alimentation 8,0...30 Vcc
Puissance dissipée, 1 / 2 voies 19 mW...0,7 / 1,4 W

Tension d’isolation
Tension d’isolation, test/opération 1,5 kVca / 50 Vca

Temps de réponse
Temps de réponse (programmable) 1...60 s
Chute de tension 8,0 Vcc
Temps de chauffe 30 s
Programmation Loop Link & HART
Rapport signal / bruit Min. 60 dB
Précision Mieux que 0,05% de l'echelle configurée
Dynamique du signal d’entrée 22 bit
Dynamique du signal de sortie 16 bit
Effet d’une variation de la tension d’alimentation < 0,005% de l’EC / Vcc

Spécifications d'entrée

Spécifications d'entrée communes
Décalage max. 50% de la val. max. sélec.

Entrée RTD
Type de RTD Pt100, Ni100, R lin.
Résis. de ligne par fil 5 Ω (Possibilité pour valeur > à 50 Ω par fils mais avec une précision moindre)
Courant de capteur Nom. 0,2 mA
Effet de la résistance de ligne 3- / 4-fils < 0,002 Ω / Ω
Détection de rupture capteur Oui

Entrée de résistance linéaire
Résistance linéaire min....max. 0 Ω...7000 Ω

Entrée TC
Type de thermocouple B, E, J, K, L, N, R, S, T, U, W3, W5
Compensation de soudure froide (CSF) < ±1,0°C
Détection de rupture capteur Oui
Courant de capteur : Pendant la détection / si non Nom. 33 μA / 0 μA

Entrée tension
Gamme de mesure -800...+800 mV
Plage de mesure min. (EC) 2,5 mV
Résistance d’entrée 10 MΩ

Spécifications de sortie

Sortie courant
Gamme de signal 4…20 mA
Plage de signal min. 16 mA
Charge (à la sortie courant) ≤ (Valimentation - 8) / 0,023 [Ω]
Stabilité sous charge ≤ 0,01% de l’EC / 100 Ω
Indication de rupture capteur Programmable 3,5…23 mA
NAMUR NE43 Haut/bas d'échelle 23 mA / 3,5 mA

Spécifications de sortie communes
Temps de scrutation 440 ms
EC Echelle configurée

Compatibilité avec les normes

CEM 2014/30/UE & UK SI 2016/1091
ATEX 2014/34/UE & UK SI 2016/1107
RoHS 2011/65/UE & UK SI 2012/3032
EAC TR-CU 020/2011
EAC Ex TR-CU 012/2011

Homologations

ATEX DEKRA 20ATEX0108X
IECEx DEK 20.0063X
CSA 1125003
FM FM17US0013X
INMETRO DEKRA 23.0011X
EAC Ex EAEU KZ 7500361.01.01.08756
SIL Certifié en « Evaluation Hardware » pour utilisation dans les applications SIL
