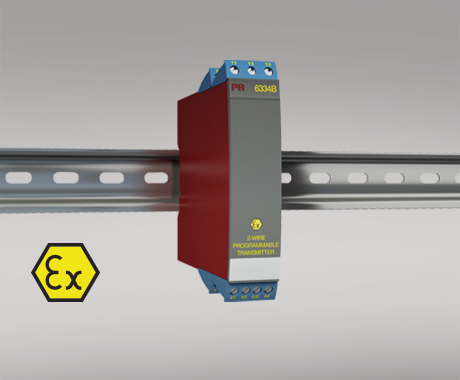

Transmetteur 2-fils universel (TC)
6334B
- Entrée TC
- Grande précision de mesure
- Isolation galvanique
- Pour installation en zone 0 S.I.
- Version 1- ou 2-voies
Application
- Mesure linéarisée de la température avec un capteur de thermocouples.
- Amplification de signaux mV bipolaires en un signal standard de 4...20 mA, éventuellement linéarisé suivant une fonction de linéarisation.
Caractéristiques techniques
- Le PR6334B peut être programmé de manière simple et rapide.
- La compensation de soudure froide (CSF) est réalisée à l’aide d’un capteur de température intégré au module.
- Le signal de sortie peut être programmé avec une limite.
- Vérification continue des données sauvegardées.
Montage / installation
- Pour montage vertical ou horizontal sur rail DIN. En version 2-voies, 84 voies par mètre peuvent être montées.
- Le 6334B peut être installé en zone 0, 1, 2, 21, 22 et M1.
Fiche technique et manuels
Fiche technique
- 6334B.pdf
- Dernière version
Manuels
- 6334V108_FR.pdf
- 6334V107_FR.pdf
- 6334V106_FR.pdf
- 6334V105_FR.pdf
- 6334V104.pdf
- 6334V103.pdf
- Anciennes versions
- Dernière version
Manuels en russe
- 6334V108_RU.pdf
- 6334V107_RU.pdf
- 6334V106_RU.pdf
- 6334L105_RU.pdf
- 6334L104_RU.pdf
- Anciennes versions
- Dernière version
Homologations et certificats
Certificat ATEX
- 6334B_20ATEX0095X_issue0.pdf
- 6334B_06ATEX0115X_issue05.pdf
- 6334B_06ATEX0115X_issue04.pdf
- 6334B_06ATEX0115X_issue03.pdf
- 6334B_06ATEX0115_issue02.pdf
- Anciennes versions
- Dernière version
Certificat IECEx
- 6334BIEC_200059x_issue0.pdf
- 6334BIEC_140047X_issue02.pdf
- 6334BIEC_140047X_issue01.pdf
- 6334BIEC_140047X_issue0.pdf
- Anciennes versions
- Dernière version
Declaration EAC
- EAC_EMC_declaration_Ex_3000_5000_6000_9000.pdf
- Dernière version
Certificat EAC Ex
- EAC_Ex.pdf
- Dernière version
Metrology Pattern Approval (MPA), Belarus
- MPA_Belarus.pdf
- Dernière version
Metrology Pattern Approval (MPA), Kazakhstan
- MPA_Kazakhstan.pdf
- Dernière version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Dernière version
Documentation complémentaire
Declaration UE de conformité
- 6334DoC_EU_103_FR.pdf
- 6334DoC_EU_102_FR.pdf
- 6334DoC_EU_101_FR.pdf
- 6334DoC_EU_100_FR.pdf
- Anciennes versions
- Dernière version
Declaration UKCA de conformité
- 6334DoC_UKCA_100_UK.pdf
- Dernière version
Déclaration CCC
- 5000_6000_series_CCC_statement.pdf
- Dernière version
Paramètres par défaut
- PR_default_configurations.pdf
- Dernière version
Notice de sécurité
Notice de sécurité
- SN6300-1_108_2311.pdf
- SN6300-1_107_2242.pdf
- SN6300-1_106_2010.pdf
- SN6300-1_105_1749.pdf
- SN6300-1_104_1650.pdf
- SN6300-1_103_1614.pdf
- SN6300_102_1506.pdf
- Anciennes versions
- Dernière version
Formulaire pour Bon de commande
Conditions environnementales
| Température de fonctionnement | -40°C à +85°C |
| Température de stockage | -40°C à +85°C |
| Température de calibration | 20...28°C |
| Humidité relative | < 95% HR (sans cond.) |
| Degré de protection | IP20 |
Spécifications méchaniques
| Dimensions (HxLxP) | 109 x 23,5 x 104 mm |
| Poids (1 / 2 voies) | 145 / 185 g |
| Type rail DIN | DIN EN 60715/35 mm |
| Taille des fils | 0,13...2,08 mm2 / AWG 26...14 fil multibrins |
| Pression max. avant déformation de la vis | 0,5 Nm |
Spécifications communes
Alimentation |
|
| Tension d’alimentation | 7,2...30 Vcc |
| Puissance maximale requise | ≤ 0,7 W / ≤ 1,4 W (1 / 2 voies) |
| Puissance dissipée, par voie | 0,17...0,7 W |
Tension d’isolation |
|
| Tension d’isolation, test/opération | 1,5 kVca / 50 Vca |
Temps de réponse |
|
| Temps de réponse (programmable) | 1...60 s |
| Chute de tension | 7,2 Vcc |
| Temps de chauffe | 5 min. |
| Programmation | Loop Link |
| Rapport signal / bruit | Min. 60 dB |
| Précision | Mieux que 0,05% de l'echelle configurée |
| Vérification de l’EEprom | < 3,5 s |
| Dynamique du signal d’entrée | 18 bit |
| Dynamique du signal de sortie | 16 bit |
| Effet d’une variation de la tension d’alimentation | < 0,005% de l’EC / Vcc |
| Immunité CEM | < ±0,5% de l'EC |
| Immunité CEM améliorée : NAMUR NE21, critère A, burst | < ±1% de l'EC |
Spécifications d'entrée
Spécifications d'entrée communes |
|
| Décalage max. | 50% de la val. max. sélec. |
Entrée TC |
|
| Type de thermocouple | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| Compensation de soudure froide (CSF) | < ±1,0°C |
Entrée tension |
|
| Gamme de mesure | -12...150 mV |
| Plage de mesure min. (EC) | 5 mV |
| Résistance d’entrée | 10 MΩ |
Spécifications de sortie
Sortie courant |
|
| Gamme de signal | 4…20 mA |
| Plage de signal min. | 16 mA |
| Charge (à la sortie courant) | ≤ (Valimentation - 7,2) / 0,023 [Ω] |
| Indication de rupture capteur | Programmable 3,5…23 mA |
| NAMUR NE43 Haut/bas d'échelle | 23 mA / 3,5 mA |
Spécifications de sortie communes |
|
| Temps de scrutation | 440 ms |
| EC | Echelle configurée |
Compatibilité avec les normes
| CEM | 2014/30/UE & UK SI 2016/1091 |
| ATEX | 2014/34/UE & UK SI 2016/1107 |
| RoHS | 2011/65/UE & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
Homologations
| ATEX | DEKRA 20ATEX0095X |
| IECEx | DEK 20.0059X |
| EAC Ex | EAEU KZ 7500361.01.01.08756 |
