Isolatore di impulsi / amplificatore di commutazione
3202
- Ingresso: NAMUR, collettore aperto NPN, contatto
- Uscita: 2 uscite a relè o a transistor NPN
- Isolamento galvanico 2,5 kVAC, 4 porte
- Rilevamento guasti sulla linea (LFD) / rilevamento cavi interrotti
- Alimentazione 16,8 VDC…31,2 VDC

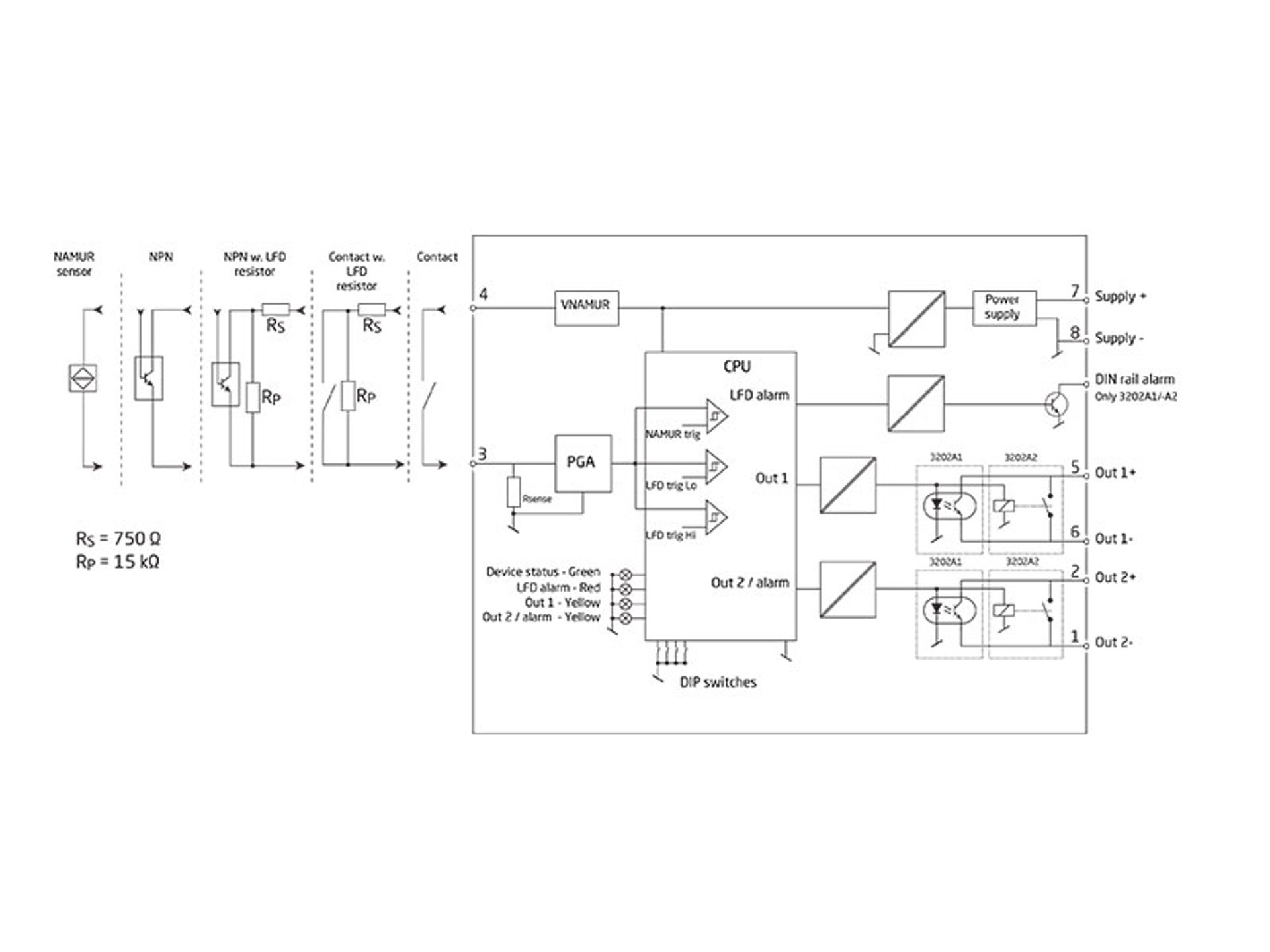

Caratteristiche funzionali
- Consente di interfacciare un sensore NAMUR con le schede di ingresso tipiche dei sistemi di controllo.
- L'alto isolamento a 4 porte sopprime le sovratensioni e protegge il sistema di controllo dai transitori e dai disturbi, eliminando inoltre i loop di massa.
- Offre una semplice funzione di splitter: 1 ingresso - 2 uscite.
- Esegue il monitoraggio della sorgente del segnale per individuare cortocircuiti o interruzioni, con una funzione di allarme sull'uscita secondaria, sulla barra power rail e sullo stato del LED.
- Il dispositivo si può installare in aree sicure o in aree di tipo Zona 2 / Divisione 2.
- Tutti i morsetti sono protetti da sovratensione, inversione della polarità e cortocircuito.
Principali caratteristiche tecniche
- Opzioni di uscita: transistor NPN o relè meccanico.
- Tempo di risposta: Relè < 20 ms / NPN < 0,1 ms.
- Allarme collettivo per la barra DIN.
- Rilevamento guasti sulla linea (LFD) / rilevamento cavi interrotti.
- Esteso intervallo di temperatura ambiente: -25...70°C.
- NAMUR NE21, NE44.
- Conforme allo standard IEC 60947 - amplificatori di commutazione per sensori NAMUR.
Programmazione
- Facile configurazione tramite DIP-switch.
Installazione
- Le unità si possono installare l'una accanto all'altra, senza lasciare spazi, su una barra DIN standard, anche a una temperatura ambiente di 70 °C.
- Le unità possono essere fornite separatamente o installate su una barra power rail PR 9400.
- La larghezza contenuta, appena 6,1 mm, consente di installare fino a 163 unità per metro.
Scheda tecnica & manuali
Approvazioni & certificati
Certificato ATEX
- 3202_issue12.pdf
- Ultima versione
Certificato IECEx
- 3202IEC_issue 11.pdf
- Ultima versione
Certificato UKEX
- 3202UKEX_Issue1.pdf
- Ultima versione
Certificato UL
- UL3202.pdf
- Ultima versione
Certificato CCC
- 3000_series_CCC_2024_08.pdf
- Ultima versione
Certificato FM
- 3xxx_FM17CA0003X_US0004X.pdf
- Ultima versione
Documentazione supplementare
Dichiarazione UE di conformità
- 3202DoC_EU_105_IT.pdf
- 3202DoC_EU_104_IT.pdf
- Versione precedente
- Ultima versione
Dichiarazione UKCA di conformità
- 3202DoC_UKCA_100_UK.pdf
- Ultima versione
Dati EMC
- 3202_EMC_data.pdf
- Ultima versione
Configurazioni predefinite
- PR_default_configurations.pdf
- Ultima versione
Note di sicurezza
Modulo di ordine
Condizioni ambientali
| Temperatura di funzionamento | -25°C fino a +70°C |
| Temperatura di immagazzinamento | -40°C fino a +85°C |
| Temperatura di calibrazione | 20...28°C |
| Umidità | < 95% (senza cond.) |
| Grado di protezione | IP20 |
| Installazione per | Grado di inquinamento 2 & cat. di misura / sovratensioni II |
Caratteristiche meccaniche
| Dimensioni (AxLxP) | 113 x 6,1 x 115 mm |
| Peso approssimativo | 70 g (3202A1) / 80 g (3202A2) |
| Tipo guida DIN | DIN EN 60715/35 mm |
| Sezione filo | 0,13...2,5 mm2 / AWG 26...12 cavo a trefoli |
| Torsione ammessi sui morsetti | 0,5 Nm |
Caratteristiche comuni
Alimentazione |
|
| Alimentazione | 16,8...31,2 VDC |
| Max. dissipazione | 0,65 W (3202A1) / 0,95 W (3202A2) |
| Potenza necessaria massimo | ≤ 1,2 W |
Tensione d’isolamento |
|
| Tensione d’isolamento, prova/funzione | 2,5 kVAC / 300 VAC (rinforzato) |
Alimentazioni ausiliari |
|
| Limitazione alimentazione sensore | 8,2 VDC, max. 8,2 mA a 0 VDC |
Caratteristiche di ingresso
Ingresso NAMUR |
|
| NAMUR secondo | EN 60947-5-6 |
| Livello trig basso | < 1,2 mA |
| Livello trig alto | > 2,1 mA |
| Alimentazione del sensore | 8,2 VDC |
NPN e contatto meccanico |
|
| Max. frequenza di ingresso | 5 kHz |
| Livello trig basso | < 1,2 mA |
| Livello trig alto | > 2,1 mA |
| Tensione in ingresso max. | 24 VDC |
Caratteristiche di uscita
Uscita relè |
|
| Max. tensione | 250 VAC / 200 VDC |
| Max. corrente | 2 AAC |
| Max. AC alimentazione | 100 VA |
| Max. DC current, resistive load ≤ 30 VDC | 2 ADC |
| Max. DC current, resistive load > 30 VDC | Consultare il manuale |
| Frequenza max. | 20 Hz |
| Tempo di risposta | < 20 ms |
Uscita NPN |
|
| Max. tensione | 30 VDC |
| Frequenza max. | 5 kHz |
| Durata impulso min. | > 0,1 ms |
| Max. caduta di tensione a 80 mA | 2,5 VDC |
| Tempo di risposta | < 0,1 ms |
Compatibilità con normative
| EMC | 2014/30/UE & UK SI 2016/1091 |
| LVD | 2014/35/UE & UK SI 2016/1101 |
| ATEX | 2014/34/EU & UK SI 2016/1107 |
| RoHS | 2011/65/UE & UK SI 2012/3032 |
Approvazioni
| ATEX | KEMA 10ATEX0147 X |
| IECEx | KEM 10.0068X |
| UKEX | DEKRA 21UKEX0055X |
| c FM us | FM17US0004X / FM17CA0003X |
| c UL us, UL 61010-1 | E314307 |
| CCC | 2020322310003554 |
