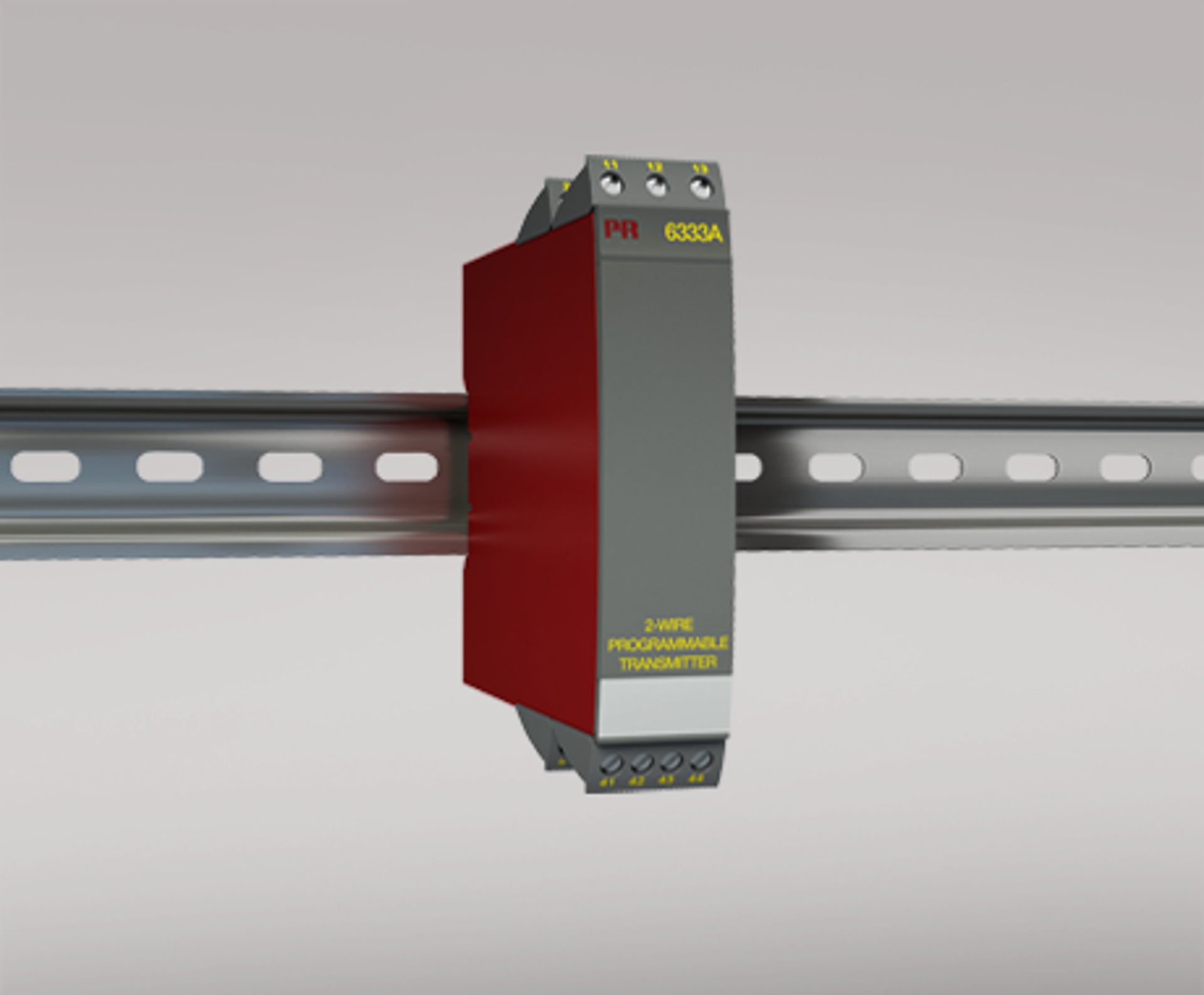

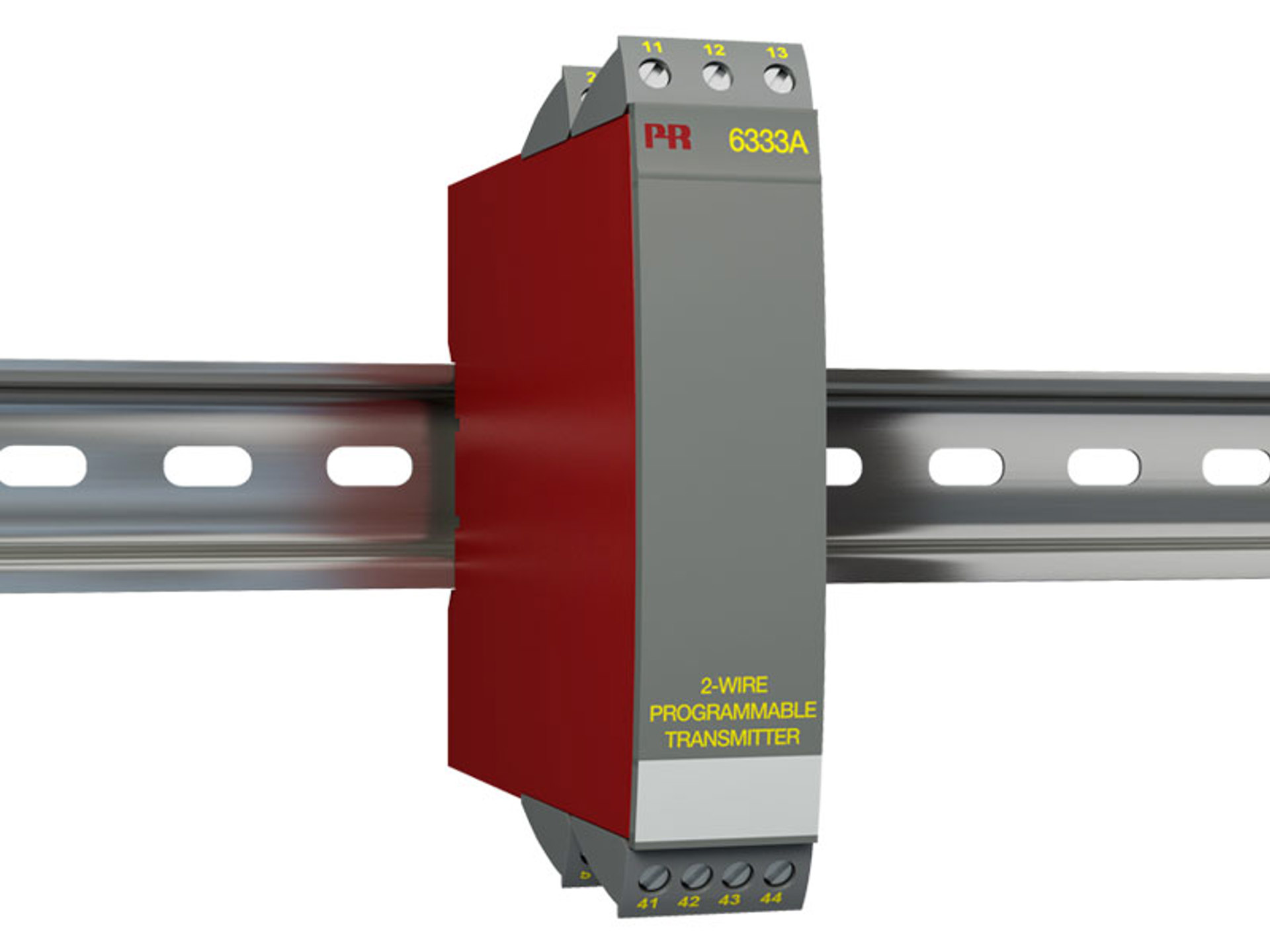

二线制可编程变送器
6333A
- RTD 或 Ohm 信号输入
- 高测量精度
- 3-线输入连接
- 可设定传感器故障状态
- 单/双通道版本
应用
- Pt100...Pt1000 或 Ni100...Ni1000 传感器线性化温度测量。
- 转换线性电阻阻值变化为标准模拟量电流信号，例如：阀信号，或欧姆输出液位计。
技术特点
- 参数设定简单方便。
- 3-线 RTD 和电阻输入电缆自动补偿。
- 输出信号限位值可设定。
安装调试
- 标准垂直或水平 DIN 导轨安装。选用双通道版本时，每米 DIN 导轨可以实现多达84个通道。
- 6333A 可以安装于 zone 2 和 zone 22 / Class I、Division 2 、Groups A、B、C、D 区域。
数据表&手册
数据单
- 6333A.pdf
- 最新的版本
产品手册
- 6333V107_CN.pdf
- 6333V106_CN.pdf
- 6333V105_CN.pdf
- 6333V102.pdf
- 之前的版本
- 最新的版本
俄语手册
认证&证书
ATEX 证书
- 6333A_20ATEX0106X_issue0.pdf
- 6333A_10ATEX0007X_issue01.pdf
- 6333A_09ATEX0147X_issue04.pdf
- 6333A_09ATEX0147X_issue03.pdf
- 6333A_09ATEX0147X_issue02.pdf
- 之前的版本
- 最新的版本
IECEx 证书
- 6333AIEC_200062X_issue00.pdf
- 6333AIEC_140049X_issue02.pdf
- 6333AIEC_140049X_issue01.pdf
- 6333AIEC_140049X_issue0.pdf
- 之前的版本
- 最新的版本
CSA 证书
- 533x_633x_CSA.pdf
- 最新的版本
EAC 宣言
EAC Ex 证书
- EAC_Ex.pdf
- 最新的版本
Metrology Pattern Approval (MPA), Belarus
- MPA_Belarus.pdf
- 最新的版本
Metrology Pattern Approval (MPA), Kazakhstan
- MPA_Kazakhstan.pdf
- 最新的版本
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- 最新的版本
补充文档
订购单
环境条件
| 工作温度 | -40°C 至 +85°C |
| 存储温度 | -40°C 至 +85°C |
| 标定温度 | 20...28°C |
| 相对湿度 | < 95% RH （无冷凝） |
| 防护等级 | IP20 |
机械规格
| 结构尺寸（高x宽x深） | 109 x 23,5 x 104 mm |
| 重量（单/双通道） | 145 / 185 g |
| DIN轨类型 | DIN EN 60715/35 mm |
| 导线规格 | 0,13...2,08 mm2 / AWG 26...14 绞线 |
| 螺丝端子力矩 | 0,5 Nm |
常用规格
电源 |
|
| 电源电压 | 8,0... 35 VDC |
| 最大功耗 | ≤ 0.8 W / ≤ 1.6 W (1 / 2 通道) |
| 部功耗 | 0,19...0,8 W |
响应时间 |
|
| 响应时间（可设定） | 0,33...60 s |
| 电压降 | 8,0 VDC |
| 预热时间 | 5 分钟 |
| 程序设计 | Loop Link |
| 信噪比 | 最小 60 dB |
| 精度 | 优于 0,1% 所设量程 |
| 信号动态范围，输入 | 19 bit |
| 信号动态范围，输出 | 16 bit |
| 电源电压变化对精度的影响 | < 0,005% 所设量程 / VDC |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
输入规格
常用输入规格 |
|
| 最大偏移量 | 所选输入类型最大值的 50% |
RTD 输入 |
|
| RTD 类型 | Pt100, Ni100, lin. R |
| 电缆电阻 | 10 Ω (最大) |
| 传感器电流 | > 0,2 mA, < 0,4 mA |
| 传感器电缆电阻对精度的影响（3-线） | < 0,002 Ω / Ω |
| 传感器故障检测 | Yes |
线性电阻输入 |
|
| 线性电阻 最小…最大 | 0 Ω...10000 Ω |
输出规格
电流输出 |
|
| 信号范围 | 4…20 mA |
| 最小信号范围 | 16 mA |
| 负载（@电流输出） | ≤ (Vsupply - 8) / 0,023 [Ω] |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 传感器故障报警输出 | 可设定 3,5…23 mA |
| 符合 NAMUR NE43 标准的上限/下限电流 | 23 mA / 3,5 mA |
常用输出规格 |
|
| 更新时间 | 135 ms |
| 所设量程 | = 当前所选范围 |
符合标准
| EMC | 2014/30/EU & UK SI 2016/1091 |
| ATEX | 2014/34/EU & UK SI 2016/1107 |
| RoHS | 2011/65/EU & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
认证
| ATEX | DEKRA 20ATEX0106X |
| IECEx | DEK 20.0062X |
| CSA | 1125003 |
| EAC Ex | EAEU KZ 7500361.01.01.08756 |
