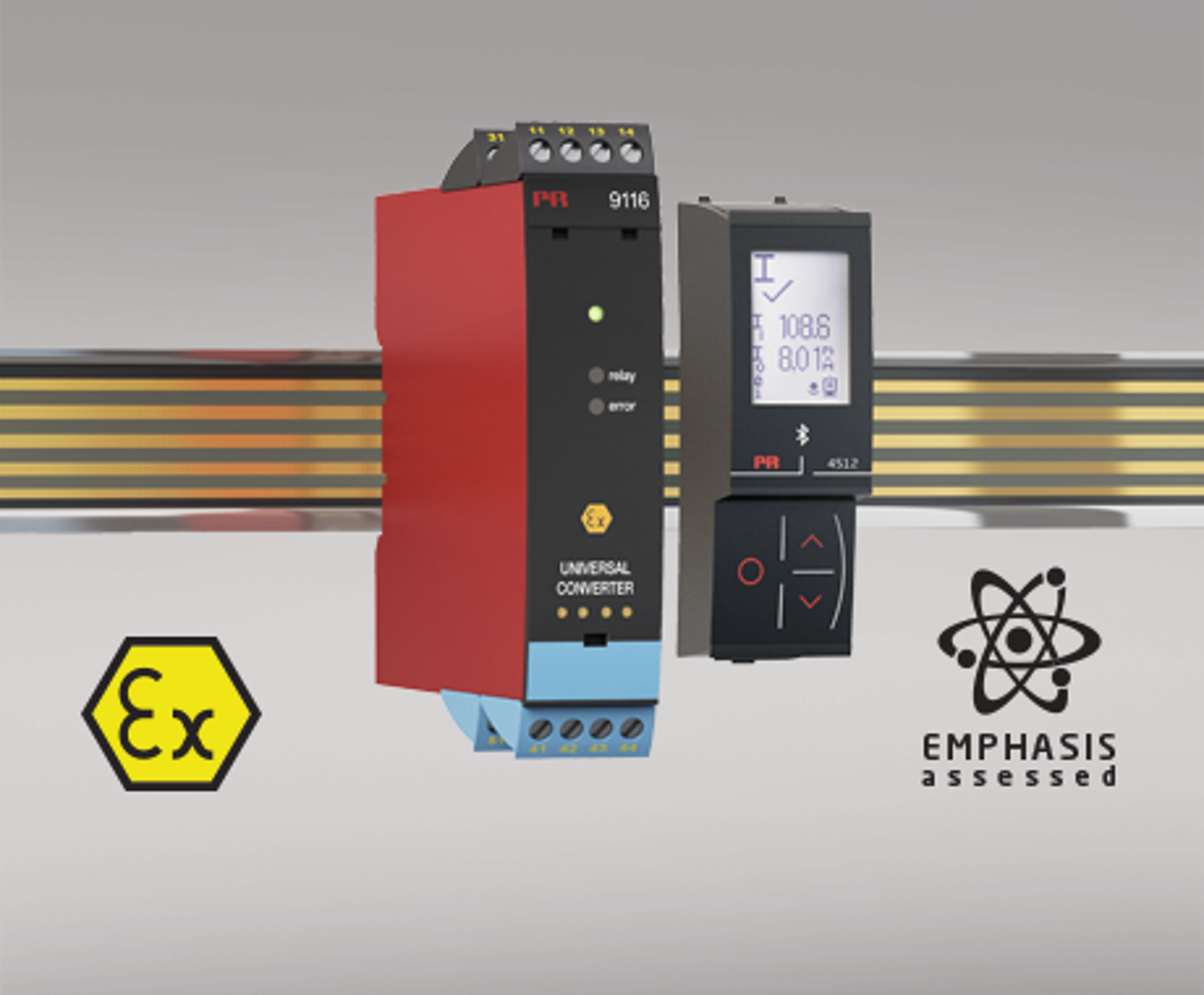

安全栅，EMPHASIS
9116B-EMP
- RTD，TC，Ohm，电位器，mA 和 V 信号输入
- 二线制变送器供电
- 有源/无源 mA 输出以及继电器输出
- 经过 EMPHASIS 评估的设备，适用于核工业
- 通过全面评估的 SIL 2 认证
高级功能
- 通过可拆卸显示面板调节和显示过程参数（PR 4500），以及校准和模拟过程信号。
- 继电器功能高级设定，例如：设定开关点，窗口功能，延迟，传感器故障和电源故障。
- 通过 PR 4500 可拆卸显示面板在产品间复制参数。
- 降低的有源输入信号 Uo Ex 参数 < 8,3 V。
- 使用内部或外部 CJC 补偿以提高 TC 测量精度。
- 通过同一端子实现有源和无源mA输出。
应用
- 9116B-EMP 可以安装于安全区域或zone 2 / Cl. 1 , Div 2 区域，并能接收来自 zone 0, 1, 2 和 zone 20, 21, 22 包括 M1 / Class I/II/III, Div. 1, Gr. A-G 区域信号。
- 温度，电压，电位器和线性电阻输入信号测量。
- 2线制变送器的供电和信号隔离。
- 通过单个状态继电器和/或通过电源导轨的集中电子信号监控错误事件和电缆断线。
- 9116B-EMP 根据 IEC 61508 要求设计，开发和认证，符合 SIL 2 应用要求。
- 适用于符合 ISO-13849 标准的性能等级（PL）为“d”的系统。
技术特点
- 1个绿色和1个红色前端 LED 灯指示正常运行和故障状态，1个黄色 LED 灯指示继电器状态。
- 2,6 kVAC 电气隔离（输入/输出/电源端口）。
- 允许独立供电或电源导轨供电，例如 PR 9400。
安装调试
- 标准垂直或水平 DIN 导轨安装，无需安装间隙。
数据表&手册
数据单
- 9116B-EMP.pdf
- 最新的版本
产品手册
- 9116EMPV003_112_UK.pdf
- 9116EMPV003_111_EN.pdf
- 9116EMPV003_110_EN.pdf
- 9116EMPV003_109_UK.pdf
- 9116BEMPV003_108_UK.pdf
- 9116BEMPV003_107_UK.pdf
- 9116AEMPV003_102_UK.pdf
- 之前的版本
- 最新的版本
俄语手册
- 9116EMPV003_112_RU.pdf
- 9116EMPV003_111_RU.pdf
- 9116EMPV003_110_RU.pdf
- 9116EMPV003_109_RU.pdf
- 9116BEMPV003_108_RU.pdf
- 9116BEMPV003_107_RU.pdf
- 之前的版本
- 最新的版本
葡萄牙语手册（巴西）
- 9116EMPV003_112_BR.pdf
- 9116EMPV003_111_BR.pdf
- 9116EMPV003_110_BR.pdf
- 9116EMPV003_109_BR.pdf
- 9116BEMPV003_108_BR.pdf
- 9116BEMPV003_107_BR.pdf
- 之前的版本
- 最新的版本
Safety manual (SIL)
认证&证书
ATEX 证书
IECEx 证书
- 9116BIEC_100022X_issue5.pdf
- 9116BIEC_100022X_issue4.pdf
- 9116BIEC_100022X_issue3.pdf
- 9116BIEC_100022X_issue2.pdf
- 9116BIEC_100022X_issue1.pdf
- 9116BIEC_100022X_issue0.pdf
- 之前的版本
- 最新的版本
UKEX 证书
FM 证书
INMETRO 证书
- 9116_INMETRO_230006X_issue0.pdf
- 9116_INMETRO_160004X_issue1.pdf
- 9116_INMETRO_160004X_issue0.pdf
- 之前的版本
- 最新的版本
SIL 证书
- 9116_003_SIL.pdf
- 最新的版本
UL 证书
- 9116_UL.pdf
- 最新的版本
CCC 证书
- 9116_CCC_2024_05.pdf
- 最新的版本
DNV 航海证书
- DNV_9xxx_4510_4511.pdf
- 9000_DoC_DNV.pdf
- 之前的版本
- 最新的版本
ClassNK 航海证书
EAC 宣言
EAC Ex 证书
- EAC_Ex_2014.pdf
- 最新的版本
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- 最新的版本
补充文档
欧盟符合性声明
UKCA 符合性声明
- 9116DoC_UKCA_100.pdf
- 最新的版本
Modbus配置手册
- 9116_MCM_101.pdf
- 最新的版本
评估报告
FMEDA报告
EMC 数据
- 9000_EMC_data.pdf
- 最新的版本
订购单
环境条件
| 工作温度 | -20°C 至 +60°C |
| 存储温度 | -20°C 至 +85°C |
| 标定温度 | 20...28°C |
| 相对湿度 | < 95% RH （无冷凝） |
| 防护等级 | IP20 |
| 安装条件 | 污染等级 2 & 测量/过压等级 II |
机械规格
| 结构尺寸（高x宽x深） | 109 x 23,5 x 104 mm |
| 结构尺寸（高x宽x深）- 安装了 PR 4500 时 | 109 x 23,5 x 131 mm |
| 重量（大约） | 185 g |
| 重量（包含4501 / 451x） | 200 g / 215 g |
| DIN轨类型 | DIN EN 60715/35 mm |
| 导线规格 | 0,13...2,08 mm2 / AWG 26...14 绞线 |
| 剥线长度 | 5 mm |
| 螺丝端子力矩 | 0,5 Nm |
| 抗振规格 | IEC 60068-2-6 |
| 2...13.2 Hz | ±1 mm |
| 13.2...100 Hz | ±0,7 g |
常用规格
电源 |
|
| 电源电压 | 19,2...31,2 VDC |
| 熔断器 | 1,25 A SB / 250 VAC |
| 最大功耗 | ≤ 2,1 W |
| 最大部功耗 | ≤ 1,7 W |
隔离电压 |
|
| 测试/工作：输入和其他所有之间 | 2,6 kVAC / 300 VAC 增强隔离 |
| 模拟量输出和电源之间 | 2,6 kVAC / 300 VAC 增强隔离 |
| 状态继电器和电源之间 | 1,5 kVAC / 150 VAC 增强隔离 |
响应时间 |
|
| 温度输入，可设定（0...90%， 100...10%） | 1...60 s |
| mA / V 输入（可设定） | 0,4...60 s |
辅助电源 |
|
| 9116x1x: 2线制供电（端子 54...52） | 28...16,5 VDC / 0...20 mA |
| 9116x2x: 2线制供电（端子 54...52） | 21,4...16,5 VDC / 0...20 mA |
| 信号动态范围，输入 | 24 bit |
| 信号动态范围，输出 | 16 bit |
| 信噪比 | 最小 60 dB (0...100 kHz) |
| 精度 | 优于 0,1% 所设量程 |
输入规格
RTD 输入 |
|
| RTD 类型 | Pt10/20/50/100/200/250; Pt300/Pt400/500/1000; Ni50/100/120/1000 |
| 电缆电阻 | 50 Ω (最大) |
| 传感器电流 | 额定 0,2 mA |
| 传感器电缆电阻对精度的影响（3-/4-线） | < 0,002 Ω / Ω |
| 传感器故障检测 | 可设定 ON / OFF |
| 短路检测 | Yes |
TC 输入 |
|
| 热电偶型号 | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| 冷端补偿（CJC），通过内置传感器的连接器5910实现外部补偿 | 20...28°C ≤ ±1°C, -20...20°C / 28...70°C ≤ 2°C |
| 冷端补偿（CJC），通过内置传感器实现内部补偿 | ±(2,0°C + 0,4°C * Δt) |
电流输入 |
|
| 测量范围 | 0...23 mA |
| 可调测量范围 | 0...20 和 4...20 mA |
| 输入电阻 | 额定 20 Ω + PTC 50 Ω |
| 传感器故障检测 | 4...20 mA 回路断线 |
电压输入 |
|
| 测量范围 | 0...12 VDC |
| 可设定测量范围 | 0/0,2...1, 0/1...5, 0/2...10 VDC |
| 输入电阻 | 额定 >10 MΩ |
输出规格
电流输出 |
|
| 信号范围 | 0...23 mA |
| 可设定信号范围 | 0...20/4...20/20...0/20...4 mA |
| 负载（@电流输出） | ≤ 600 Ω |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 传感器故障报警输出 | 0 / 3,5 / 23 mA / 无 |
| 符合 NAMUR NE43 标准的上限/下限电流 | 23 mA / 3,5 mA |
| 电流限值 | ≤ 28 mA |
无源二线制 mA 输出 |
|
| 最大外部2线制供电 | 26 VDC |
| 外部2线制电源电压变化的影响 | < 0,005% 所设量程 / V |
继电器输出 |
|
| 继电器功能 | 开关点，窗口功能，传感器故障报警，上电和断电状态指示 |
| 最大电压 | 250 VAC / VDC |
| 最大电流 | 2 A |
| 最大 AC 功率 | 500 VA |
| 最大直流电流，电阻负载 > 30 VDC | 请查看手册描述 |
状态继电器 |
|
| 最大电压 | 125 VAC / 110 VDC |
| 最大电流 | 0.5 AAC / 0.3 ADC |
| 最大 AC 功率 | 62,5 VA / 32 W |
符合标准
| EMC | 2014/30/EU |
| LVD | 2014/35/EU |
| ATEX | 2014/34/EU |
| RoHS | 2011/65/EU |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
| EAC LVD | TR-CU 004/2011 |
认证
| ATEX | KEMA 10ATEX0053 X |
| IECEx | KEM 10.0022X |
| UKEX |
DEKRA 21UKEX0177X
DEKRA 23UKEX0104X |
| c FM us | FM19US0058X / FM19CA0031X |
| INMETRO | DEKRA 23.0006X |
| c UL us, UL 61010-1 | E314307 |
| CCC | 2024322316005917 |
| EAC Ex | EAEU KZ 7500361.01.01.08756 |
| DNV Marine | TAA00000JD |
| ClassNK | TA24034M |
| SIL | SIL 2 认证&全面评估 符合 IEC 61508 标准 |
