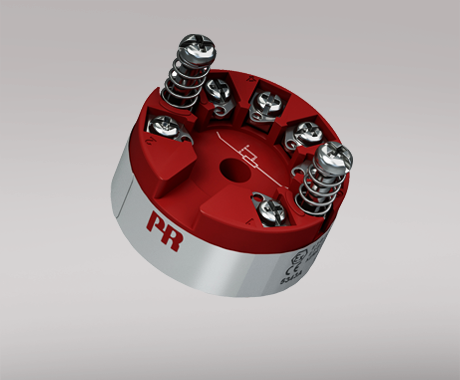

2-Draht Niveaumessumformer
5343A
- Eingang für Potentiometer oder Ohm
- Programmierbare Fühlerfehleranzeige
- Hohe Messgenauigkeit
- Einzigartige Prozess-Kalibrierfunktion
- Programmierbar über PC
Verwendung
- Umwandlung von linearer Widerstandsänderung in ein analoges Standard-Stromsignal, z.B. von Ventilen oder Niveau-Messwertgeber.
- Anwenderdefinierte Linearisierungsfunktion kann aktiviert werden.
Technische Merkmale
- PR5343A kann vom Benutzer innerhalb von wenigen Sekunden zur Messung aller angegebenen ohmsche Werte programmiert werden.
- Die gespeicherten Daten werden laufend kontrolliert.
- Der Messumformer ist gegen Verpolung geschützt.
- Der PR5343A wird für die jeweilige Aufgabe konfiguriert mittels PC, der PReset- Software und der Kommunikationsschnittstelle Loop Link.
- Das PRelevel Konfigurations-Tool, das in der PReset-Software integriert ist, wurde speziell für die Konfiguration von Füllstands-Applikationen entwickelt. Unter anderem enthält sie eine Funktion für die ”Online”-Messung der Eingangsspanne als auch eine Linearisierungsfunktion für einen volumenproportionalen Ausgang für horizontale zylindrische Tanks.
Montage / Installation
- Für Einbau in Anschlusskopf DIN Form B oder Montage auf DIN-Schiene mittels eines speziellen Beschlages.
Datenblatt & Handbücher
Datenblatt
- 5343A.pdf
- Letzte Version
Handbuch
- 5343V111_DE.pdf
- 5343V110_DE.pdf
- 5343V109_DE.pdf
- 5343V108_DE.pdf
- 5343V107_DE.pdf
- 5343V106_DE.pdf
- 5343V105_DE.pdf
- 5343V104_DE.pdf
- 5343V103.pdf
- 5343V102.pdf
- 5343V101.pdf
- Vorherige Versionen
- Letzte Version
Handbücher in Russisch
- 5343V111_RU.pdf
- 5343V110_RU.pdf
- 5343V109_RU.pdf
- 5343V108_RU.pdf
- 5343V107_RU.pdf
- 5343V106_RU.pdf
- 5343V105_RU.pdf
- 5343V104_RU.pdf
- 5343V103_RU.pdf
- 5343V102_RU.pdf
- Vorherige Versionen
- Letzte Version
Handbücher in Portugiesisch (Brasilien)
- 5343V111_BR.pdf
- 5343V110_BR.pdf
- 5343V109_BR.pdf
- 5343V108_BR.pdf
- 5343V107_BR.pdf
- 5343V106_BR.pdf
- 5343V105_BR.pdf
- 5343V104_BR.pdf
- Vorherige Versionen
- Letzte Version
Zulassungen & Zertifikate
ATEX-Zertifikat
- 5343A_20ATEX0106X_issue0.pdf
- 5343A_10ATEX0004X_issue03.pdf
- 5343A_10ATEX0004X_issue02.pdf
- 5343A_10ATEX0004X_issue01.pdf
- Vorherige Versionen
- Letzte Version
IECEx-Zertifikat
- 5343AIEC_200062X_issue00.pdf
- 5343AIEC_130036X_issue01.pdf
- 5343AIEC_130036X_issue00.pdf
- Vorherige Versionen
- Letzte Version
INMETRO-Zertifikat
- INMETRO_5333_5343_6333_230010X_issue0.pdf
- INMETRO_5333_5343_160014X_issue1.pdf
- INMETRO_5333_5343_160014X_issue0.pdf
- INMETRO_5333_5343_130002X.pdf
- Vorherige Versionen
- Letzte Version
DNV-GL marine certificate
- DNV_2231_41xx_51xx_53xx.pdf
- Letzte Version
EAC-Erklärung
- EAC_EMC_declaration_Ex_3000_5000_6000_9000.pdf
- Letzte Version
EAC Ex-Zertifikat
- EAC_Ex.pdf
- Letzte Version
Metrology Pattern Approval (MPA), Belarus
- MPA_Belarus.pdf
- Letzte Version
Metrology Pattern Approval (MPA), Kazakhstan
- MPA_Kazakhstan.pdf
- Letzte Version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Letzte Version
Unterstützende Dokumentation
EU-Konformitätserklärung
- 5343DoC_EU_106_DE.pdf
- 5343DoC_EU_105_DE.pdf
- 5343DoC_EU_104_DE.pdf
- 5343DoC_EU_103_DE.pdf
- 5343DoC_EU_102_DE.pdf
- 5343DoC_EU_101_DE.pdf
- 5343DoC_EU_100_DE.pdf
- Vorherige Versionen
- Letzte Version
UKCA-Konformitätserklärung
- 5343DoC_UKCA_100_UK.pdf
- Letzte Version
CCC-Erklärung
- 5000_6000_series_CCC_statement.pdf
- Letzte Version
PR-Standardkonfigurationen
- PR_default_configurations.pdf
- Letzte Version
Sicherheitshinweise
Sicherheitshinweise
Bestellformular
Umgebungsbedingungen
| Betriebstemperatur | -40°C bis +85°C |
| Kalibrierungstemperatur | 20...28°C |
| Relative Luftfeuchtigkeit | < 95% RF (nicht kond.) |
| Schutzart (Gehäuse / Klemme) | IP68 / IP00 |
Mechanische Spezifikationen
| Abmessungen | Ø 44 x 20,2 mm |
| Gewicht, ca. | 50 g |
| Leitungsquerschnitt | 1 x 1,5 mm2 Litzendraht |
| Klemmschraubenanzugsmoment | 0,4 Nm |
| Schwingungen | IEC 60068-2-6 |
| 2...25 Hz | ±1,6 mm |
| 25...100 Hz | ±4 g |
Allgemeine Spezifikationen
Versorgung |
|
| Versorgungsspannung | 8,0...35 VDC |
| Verlustleistung | 25 mW…0,8 W |
Ansprechzeit |
|
| Ansprechzeit (programmierbar) | 0,33...60 s |
| Spannungsabfall | 8,0 VDC |
| Aufwärmzeit | 5 min. |
| Konfigurierung | Loop Link |
| Signal- / Rauschverhältnis | > 60 dB |
| Genauigkeit | Besser als 0,1% der gewählten Messsp. |
| Signaldynamik, Eingang | 19 Bit |
| Signaldynamik, Ausgang | 16 Bit |
| Einfluss von Änderung der Versorgungsspannung | < 0,005% d. Messsp. / VDC |
| EMV-Immunitätswirkung | < ±0,5% d. Messsp. |
Eingangsspezifikazionen
Allgemeine Eingangsspezifikationen |
|
| Max. Nullpunktverschiebung (Offset) | 50% d. gew. Max.-Wertes |
Linearer Widerstands-Eingang |
|
| Messbereich / min. Bereich (Spanne) | 0...100 kΩ / 1 kΩ |
| Leitungswiderstand pro Leiter (Max.) | 100 Ω |
| Sensorstrom | > 25 μA, < 120 μA |
| Wirkung des Leitungswiderstandes (3-Leiter) | < 0,002 Ω / Ω |
| Fühlerfehlererkennung | Ja |
| Min. Messbereich | 1 kΩ |
Ausgangsspezifikationen
Stromausgang |
|
| Signalbereich | 4…20 mA |
| Min. Signalbereich | 16 mA |
| Belastung (bei Stromausgang) | ≤ (VVersorgung - 8) / 0,023 [Ω] |
| Belastungsstabilität | ≤ 0,01% d. Messsp. / 100 Ω |
| Fühlerfehleranzeige | Programmierbar 3,5…23 mA |
| NAMUR NE43 Upscale/Downscale | 23 mA / 3,5 mA |
Allgemeine Ausgangsspezifikationen |
|
| Aktualisierungszeit | 135 ms |
| d. Messspanne | = der gewählten Messspanne |
I.S.- / Ex-Markierung
| ATEX | II 3 G Ex nA [ic] IIC T6...T4 Gc, II 3 G Ex ec [ic] IIC T6...T4 Gc, II 3 G Ex ic IIC T6...T4 Gc, II 3 D Ex ic IIIC Dc |
| IECEx | Ex nA [ic] IIC T6…T4 Gc, Ex ec [ic] IIC T6…T4 Gc, Ex ic IIC T6…T4 Gc, Ex ic IIIC Dc |
| INMETRO | Ex ec [ic] IIC T6...T4 Gc, Ex ic IIC T6...T4 Gc, Ex ic IIIC Dc |
Eingehaltene Behördenvorschriften
| EMV | 2014/30/EU & UK SI 2016/1091 |
| ATEX | 2014/34/EU & UK SI 2016/1107 |
| RoHS | 2011/65/EU & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
Zulassungen
| ATEX | DEKRA 20ATEX0106X |
| IECEx | DEK 20.0062X |
| INMETRO | DEKRA 23.0010X |
| EAC Ex | EAEU KZ 7500361.01.01.08756 |
| DNV Marine | TAA0000101 |
