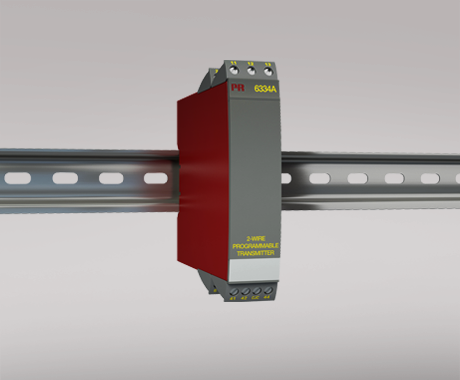

2-tråds programmerbar transmitter
6334A
- Indgang for TC
- Høj målenøjagtighed
- Galvanisk isolation
- Programmerbar følerfejlsværdi
- 1- eller 2-kanals version
Anvendelse
- Temperaturlineariseret måling med termoelementføler.
- Forstærkning af bipolære mV-signaler eventuelt lineariseret efter defineret lineariseringsfunktion til et 4...20 mA strømsignal.
Teknisk karakteristik
- PR6334A kan af brugeren i løbet af få sekunder programmeres til at måle inden for alle normerede TC-temperaturområder.
- CJC-kompensering med monteret CJC-stik.
- Udgangssignalet kan programmeres til en begrænsning.
- Der er løbende sikkerhedscheck af gemte data.
Montage / installation
- Monteres på DIN-skinne, vertikalt eller horisontalt. Med 2-kanals versionen kan der installeres 84 kanaler pr. meter.
- 6334A kan monteres i zone 2 og 22.
Datablad & manualer
Datablad
- 6334A.pdf
- Nyeste version
Manualer
- 6334V109_DK.pdf
- 6334V108_DK.pdf
- 6334V107_DK.pdf
- 6334V106_DK.pdf
- 6334V105_DK.pdf
- 6334V104.pdf
- 6334V103.pdf
- Tidligere versioner
- Nyeste version
Manualer på russisk
- 6334V109_RU.pdf
- 6334V108_RU.pdf
- 6334V107_RU.pdf
- 6334V106_RU.pdf
- 6334L105_RU.pdf
- 6334L104_RU.pdf
- Tidligere versioner
- Nyeste version
Godkendelser & certifikater
ATEX-certifikat
- 6334A_20ATEX0096X_issue0.pdf
- 6334A_10ATEX0005X_issue01.pdf
- 6334A_06ATEX0115X_issue05.pdf
- 6334A_06ATEX0115X_issue04.pdf
- 6334A_06ATEX0115X_issue03.pdf
- Tidligere versioner
- Nyeste version
IECEx-certifikat
- 6334AIEC_200059x_issue0.pdf
- 6334AIEC_140047X_issue02.pdf
- 6334AIEC_140047X_issue01.pdf
- 6334AIEC_140047X_issue0.pdf
- Tidligere versioner
- Nyeste version
INMETRO-certifikat
- INMETRO_5331_5332_5334_6331_6334_230009X_issue0.pdf
- Nyeste version
EAC-erklæring
- EAC_EMC_declaration_Ex_3000_5000_6000_9000.pdf
- Nyeste version
EAC Ex-certifikat
- EAC_Ex.pdf
- Nyeste version
Metrology Pattern Approval (MPA), Belarus
- MPA_Belarus.pdf
- Nyeste version
Metrology Pattern Approval (MPA), Kazakhstan
- MPA_Kazakhstan.pdf
- Nyeste version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Nyeste version
Yderligere dokumentation
EU-overensstemmelseserklæring
- 6334DoC_EU_103_DK.pdf
- 6334DoC_EU_102_DK.pdf
- 6334DoC_EU_101_DK.pdf
- 6334DoC_EU_100_DK.pdf
- Tidligere versioner
- Nyeste version
UKCA-overensstemmelseserklæring
- 6334DoC_UKCA_100_UK.pdf
- Nyeste version
CCC-erklæring
- 5000_6000_series_CCC_statement.pdf
- Nyeste version
PR standard-konfigurationer
- PR_default_configurations.pdf
- Nyeste version
Sikkerhedsanvisninger
Sikkerhedsanvisninger
- SN6300-1-109-2447.pdf
- SN6300-1-108-2311.pdf
- SN6300-1-107-2242.pdf
- SN6300-1-106-2010.pdf
- SN6300-1-105-1749.pdf
- SN6300-1-104-1650.pdf
- SN6300-1-103-1614.pdf
- SN6300-102-1506.pdf
- Tidligere versioner
- Nyeste version
Bestillingsformular
Omgivelsesbetingelser
| Driftstemperatur | -40°C til +85°C |
| Lagringstemperatur | -40°C til +85°C |
| Kalibreringstemperatur | 20...28°C |
| Relativ fugtighed | < 95% RF (ikke-kond.) |
| Kapslingsklasse | IP20 |
Mekaniske specifikationer
| Dimensioner (HxBxD) | 109 x 23,5 x 104 mm |
| Vægt (1 / 2 kanaler) | 145 / 185 g |
| DIN-skinnetype | DIN EN 60715/35 mm |
| Ledningskvadrat | 0,13...2,08 mm2 / AWG 26...14 flerkoret ledning |
| Klemskruetilspændingsmoment | 0,5 Nm |
Fælles specifikationer
Forsyning |
|
| Forsyningsspænding | 7,2...35 VDC |
| Max. forbrug | ≤ 0,8 W / ≤ 1,6 W (1 / 2 kan.) |
| Internt effekttab | 0,17...0,8 W |
Isolationsspænding |
|
| Isolationsspænding, test / drift | 1,5 kVAC / 50 VAC |
Reaktionstid |
|
| Reaktionstid (programmerbar) | 1...60 s |
| Spændingsdrop | 7,2 VDC |
| Opvarmningstid | 5 min. |
| Programmering | Loop Link |
| Signal- / støjforhold | Min. 60 dB |
| Nøjagtighed | Bedre end 0,05% af det valgte område |
| EEprom fejlcheck | < 3,5 s |
| Signaldynamik, indgang | 18 bit |
| Signaldynamik, udgang | 16 bit |
| Virkning af forsyningsspændingsændring | < 0,005% af span / VDC |
| EMC-immunitetspåvirkning | < ±0,5% af span |
| Udvidet EMC-immunitet: NAMUR NE21, A-kriterium, gniststøj | < ±1% af span |
Indgangspecifikationer
Fælles indgangsspecifikationer |
|
| Max. nulpunktsforskydning (offset) | 50% af valgt max. værdi |
TC-indgang |
|
| Termoelement type | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| Koldt loddestedskompensering (CJC) | < ±1,0°C |
Spændingsindgang |
|
| Måleområde | -12...150 mV |
| Min. måleområde (span) | 5 mV |
| Indgangsmodstand | Nom. 10 MΩ |
Udgangspecifikationer
Strømudgang |
|
| Signalområde | 4…20 mA |
| Min. signalområde | 16 mA |
| Belastning (v. strømudgang) | ≤ (Vforsyning - 7,2) / 0,023 [Ω] |
| Følerfejlsindikation | Programmerbar 3,5…23 mA |
| NAMUR NE43 Upscale/Downscale | 23 mA / 3,5 mA |
Fælles udgangsspecifikationer |
|
| Opdateringstid | 440 ms |
| af span | = af det aktuelt valgte område |
Overholdte myndighedskrav
| EMC | 2014/30/EU & UK SI 2016/1091 |
| ATEX | 2014/34/EU & UK SI 2016/1107 |
| RoHS | 2011/65/EU & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
Godkendelser
| ATEX | DEKRA 20ATEX0096X |
| IECEx | DEK 20.0059X |
| INMETRO | DEKRA 23.0009X |
| EAC Ex | EAEU KZ 7500361.01.01.08756 |
