Indicateur programmable à LED
5714
- Indicateur 4 digits à LED de 14 segments
- Entrée mA, V, Ohm, RTD, TC et potentiomètre
- 2 relais et une sortie analogique
- Alimentation universelle
- Programmable en façade
Application
- Indicateur digitale de signaux courant, tension, résistance, température ou potentiomètre.
- Contrôle de procédés avec 2 relais libres de potentiel et / ou une sortie analogique.
- Pour utilisation locale en milieu très humide et conçu avec une protection spéciale à l’épreuve de jets d’eau.
Caractéristiques techniques

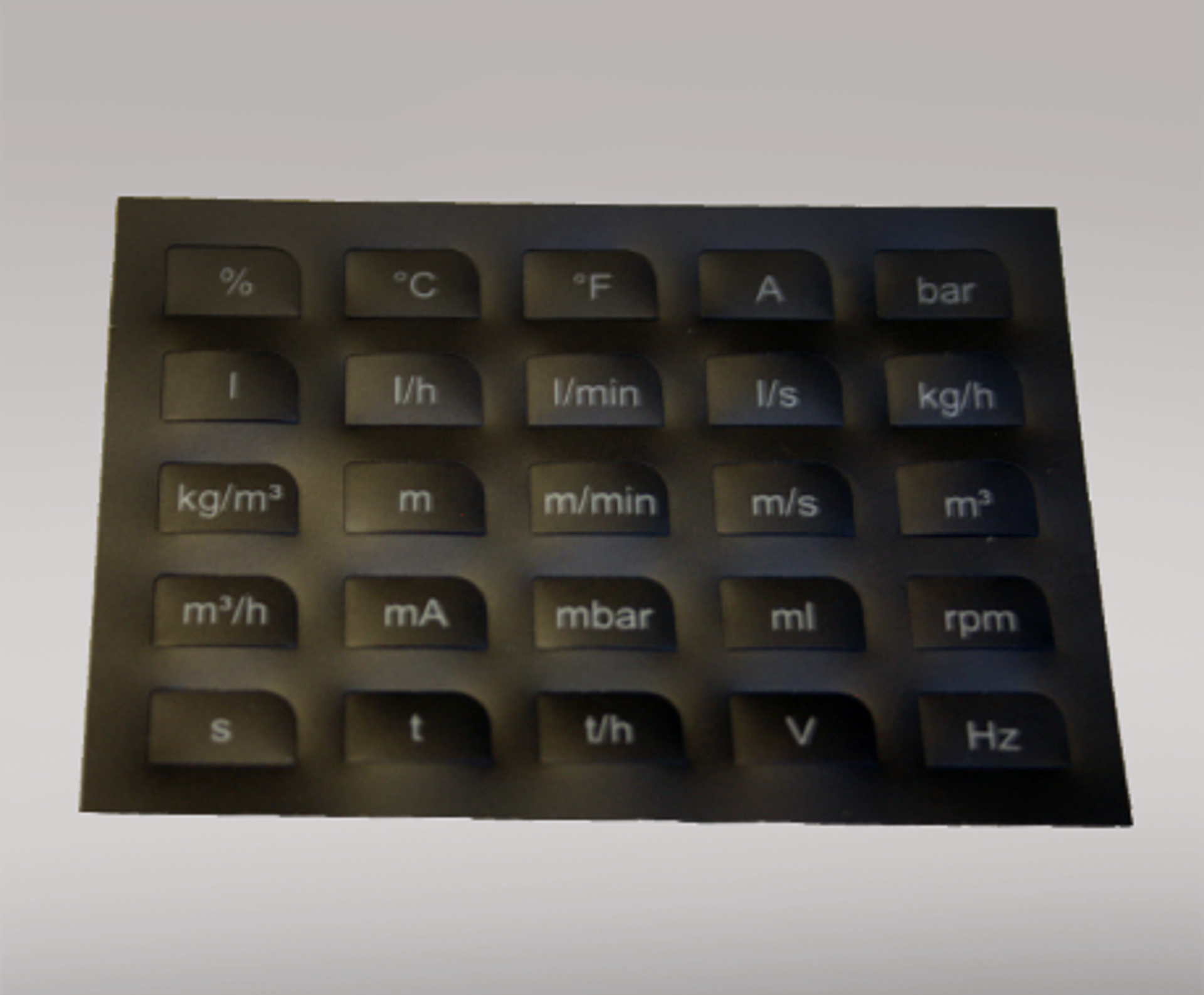

- Indicateur 4 digits à LED avec des digits de 13,8 mm de 14 segments. Lecture maxi. de -1999…9999 avec programmation de la position de la virgule et indication d’état des relais ON/OFF.
- Grâce au clavier en façade tous les paramètres peuvent être réglés quelle que soit l’application.
- Des textes d’aide en huit langues peuvent être sélectionnés dans un point du menu.
- Le PR 5714 est disponible complètement configuré.
- Isolation galvanique de 2,3 kVca entre l’entrée, la sortie et l’alimentation.
- Dans les versions avec relais l’utilisateur peut réduire les temps des tests lors de son l’installation en activant ou désactivant chaque relais indépendamment du signal d’entrée.
Montage

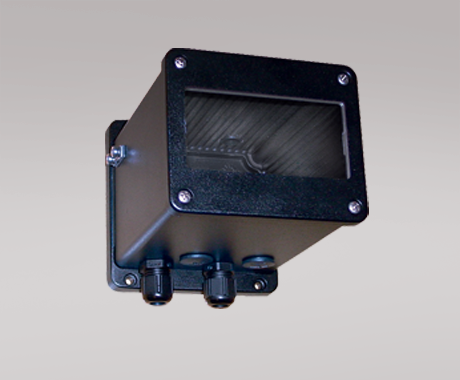

- Montage en face avant tableau. Un joint d’étanchéité inclus doit être maintenu entre la découpe du panneau et l’avant de l’indicateur pour obtenir un degré de protection d’IP65 (type 4X). En option le PReview 5714 est disponible avec une protection spéciale à l’épreuve des jets d’eau protégeant l’indicateur de conditions d’utilisation sévères.
Fiche technique et manuels
Fiche technique
- 5714.pdf
- Dernière version
Manuels
- 5714V105_FR.pdf
- 5714V104_FR.pdf
- 5714V103_FR.pdf
- 5714V102.pdf
- 5714V101.pdf
- 5714V100.pdf
- Anciennes versions
- Dernière version
Manuels en russe
- 5714V105_RU.pdf
- 5714V104_RU.pdf
- 5714V103_RU.pdf
- 5714L102_RU.pdf
- 5714L101_RU.pdf
- Anciennes versions
- Dernière version
Documentation complémentaire
Declaration UE de conformité
- 5714DoC_EU_103_FR.pdf
- 5714DoC_EU_102_FR.pdf
- 5714DoC_EU_101_FR.pdf
- 5714DoC_EU_100_FR.pdf
- Anciennes versions
- Dernière version
Declaration UKCA de conformité
- 5714DoC_UKCA_100_UK.pdf
- Dernière version
Paramètres par défaut
- PR_default_configurations.pdf
- Dernière version
Notice de sécurité
Notice de sécurité
- SN5500_5700_107_2418.pdf
- SN5500_5700_106_2208.pdf
- SN5500_5700_105_2050.pdf
- SN5500_5700_104_1613.pdf
- SN5500_5700_103_1304.pdf
- Anciennes versions
- Dernière version
Homologations et certificats
Certificat UL
- 5714-15-25_UL.pdf
- Dernière version
Certificat marine DNV EU-RO
- DNV_EU_RO_4114_4116_4131_5714_5715_5725.pdf
- Dernière version
Declaration EAC
- EAC-Declaration.pdf
- Dernière version
Déclaration DBT EAC
- EAC_LVD-Declaration.pdf
- Dernière version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Dernière version
Formulaire pour Bon de commande
Conditions environnementales
| Température de fonctionnement | -20°C à +60°C |
| Température de calibration | 20...28°C |
| Humidité relative | < 95% HR (sans cond.) |
| Degré de protection (montage tableau) | IP65 / Type 4X |
Spécifications méchaniques
| Dimensions (HxLxP) | 48 x 96 x 120 mm |
| Dimensions découpe | 44,5 x 91,5 mm |
| Poids, env. | 230 g |
| Taille max. des fils, borne 41...46 | 0,05...1,31 mm2 AWG 30...16 fil multibrins |
| Taille max. des fils, autres | 0,05...3,31 mm2 / AWG 30...12 fil multibrins |
| Vibration | IEC 60068-2-6 |
| 2...13,2 Hz | ±1 mm |
| 13,2...100 Hz | ±0,7 g |
Spécifications communes
Alimentation |
|
| Tension d’alimentation universelle | 21,6...253 Vca, 50...60 Hz ou 19,2...300 Vcc |
| Puissance maximale requise |
2,5 W (5714A)
3,0 W (5714B/C) 3,5 W (5714D) |
| Puissance dissipée |
2,2 W (5714A)
2,7 W (5714B/C) 3,2 W (5714D) |
Tension d’isolation |
|
| Tension d’isolation, test/opération | 2,3 kVca / 250 Vca |
Temps de réponse |
|
| Entrée température, programmable (0...90%, 100...10%) | 1...60 s |
| Entrée mA / V (programmable) | 0,4...60 s |
Tensions auxiliaires |
|
| Alimentation 2-fils (borne 46...45) | > 15 Vcc à 0...20 m |
| Rapport signal / bruit | Min. 60 dB (0...100 kHz) |
| Précision | Mieux que 0,1% de l'echelle configurée |
| Immunité CEM | < ±0,5% de la valeur |
Spécifications d'entrée
Entrée RTD |
|
| Type de RTD | Pt10/20/50/100/200/250; Pt300/400/500/1000; Ni50/100/120/1000; Cu10/20/50/100 |
| Résis. de ligne par fil | 50 Ω (max.) |
| Courant de capteur | Nom. 0,2 mA |
| Effet de la résistance de ligne 3- / 4-fils | < 0,002 Ω / Ω |
Entrée de résistance linéaire |
|
| Résistance linéaire min....max. | 0 Ω...10000 Ω |
Entrée potentiomètre |
|
| Potentiomètre min....max. | 10 Ω...100 kΩ |
Entrée TC |
|
| Type de thermocouple | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| Compensation de soudure froide avec capteur CSF int. | ±(2,0°C + 0,4°C * Δt) |
| Détection de rupture capteur | Oui |
| Courant de capteur : Pendant la détection / si non | Nom. 2 μA / 0 μA |
Entrée courant |
|
| Gamme de mesure | 0...23 mA |
| Gammes de mesure programmables | 0...20 et 4...20 mA |
| Résistance d’entrée | Nom. 20 Ω + PTC 25 Ω |
| Détection de rupture capteur | Interrup. de boucle 4...20 mA |
Entrée tension |
|
| Gamme de mesure | 0...12 Vcc |
| Gammes de mesure programmables | 0/0,2...1; 0/2...10 Vcc |
| Résistance d’entrée | Nom. 10 MΩ |
Spécifications de sortie
Affichage |
|
| Résolution d’affichage | -1999...9999 (4 chiffres) |
| Point décimal | Programmable |
| Hauteur des chiffres | 13,8 mm |
| Mise à jour indicateur | 2,2 fois / s |
| Si l’entrée mesurée est hors de la plage d’entrée configurée, il sera affiché | Textes descriptifs |
Sortie courant |
|
| Gamme de signal | 0...23 mA |
| Gammes de signal programmables | 0...20/4...20/20...0/20...4 mA |
| Charge (à la sortie courant) | ≤ 800 Ω |
| Stabilité sous charge | ≤ 0,01% de l’EC / 100 Ω |
| Indication de rupture capteur | 0 / 3,5 / 23 mA / aucune |
| NAMUR NE43 Haut/bas d'échelle | 23 mA / 3,5 mA |
| Limite de sortie, sur signal 4...20 et 20...4 mA | 3,8...20,5 mA |
| Limite de sortie, sur signal 0...20 et 20...0 mA | 0...20,5 mA |
| Limite de courant | ≤ 28 mA |
Sortie relais |
|
| Fonctions relais | Consigne |
| Hystérésis | 0...100% |
| Délai ON / OFF | 0...3600 s |
| Action en cas d’erreur capteur | Ouvert./Fermet./Maintien |
| Tension max. | 250 Vca / Vcc |
| Courant max. | 2 A |
| Puissance ca max. | 500 VA |
| Courant cc max., charge résistive > 30 Vcc | Voir le manuel |
Compatibilité avec les normes
| CEM | 2014/30/UE & UK SI 2016/1091 |
| DBT | 2014/35/UE & UK SI 2016/1101 |
| RoHS | 2011/65/UE & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
| EAC DBT | TR-CU 004/2011 |
Homologations
| c UL us, UL 508 | E248256 |
| EU RO MR Type Approval | MRA000000Z |
