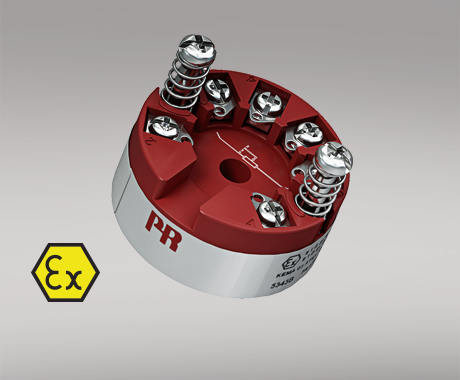

Transmetteur de niveau 2-fils
5343B
- Entrée potentiométrique ou Ohmique
- Sécurité programmable
- Grande précision de mesure
- Fonction d’étalonnage de process unique
- Programmable depuis un PC
Application
- Conversion d’une résistance linéaire en un signal courant standard analogique pour mesurer par exemple le niveau ou la position d’une vanne.
- Fonction de linéarisation définie par l’utilisateur pouvant être activée.
Caractéristiques techniques
- Le PR5343B peut être programmé de manière simple et rapide.
- Vérification continue des données sauvegardées.
- Le transmetteur est protégé contre les inversions de polarité.
- PR5343B peut être configuré en fonction d’une application donnée à partir d’un PC, à l’aide du logiciel PReset et du kit de communication Loop Link.
- L’outil de configuration PRelevel inclu dans le logiciel PReset a été spécifiquement conçu pour la configuration des applications de niveau. Il contient entre autres une fonction pour la mesure en ligne de l’échelle d’entrée ainsi qu’une fonction de linéarisation pour une sortie linéaire du volume de cuves cylindriques horizontales.
Montage / installation
- Pour tête de sonde DIN B ou pour rail DIN avec un support spécifique.
Fiche technique et manuels
Fiche technique
- 5343B.pdf
- Dernière version
Manuels
- 5343V111_FR.pdf
- 5343V110_FR.pdf
- 5343V109_FR.pdf
- 5343V108_FR.pdf
- 5343V107_FR.pdf
- 5343V106_FR.pdf
- 5343V105_FR.pdf
- 5343V104_FR.pdf
- 5343V103.pdf
- 5343V102.pdf
- 5343V101.pdf
- Anciennes versions
- Dernière version
Manuels en russe
- 5343V111_RU.pdf
- 5343V110_RU.pdf
- 5343V109_RU.pdf
- 5343V108_RU.pdf
- 5343V107_RU.pdf
- 5343V106_RU.pdf
- 5343V105_RU.pdf
- 5343V104_RU.pdf
- 5343V103_RU.pdf
- 5343V102_RU.pdf
- Anciennes versions
- Dernière version
Manuels en portugais (Brésil)
- 5343V111_BR.pdf
- 5343V110_BR.pdf
- 5343V109_BR.pdf
- 5343V108_BR.pdf
- 5343V107_BR.pdf
- 5343V106_BR.pdf
- 5343V105_BR.pdf
- 5343V104_BR.pdf
- Anciennes versions
- Dernière version
Homologations et certificats
Certificat ATEX
- 5343B_20ATEX0105_issue0.pdf
- 5343B_03ATEX1538X_issue04.pdf
- 5343B_03ATEX1538X_issue03.pdf
- 5343B_03ATEX1538_issue02.pdf
- Anciennes versions
- Dernière version
Certificat IECEx
- 5343BIEC_200062X_issue00.pdf
- 5343BIEC_130036X_issue01.pdf
- 5343BIEC_130036X_issue00.pdf
- Anciennes versions
- Dernière version
Certificat FM
- 53xx_633x_FM17US0013X.pdf
- 53xx_633x_FM_2D5A7.pdf
- Anciennes versions
- Dernière version
Certificat INMETRO
- INMETRO_5333_5343_6333_230010X_issue0.pdf
- INMETRO_5333_5343_160014X_issue1.pdf
- INMETRO_5333_5343_160014X_issue0.pdf
- INMETRO_5333_5343_130002X.pdf
- Anciennes versions
- Dernière version
DNV-GL marine certificate
- DNV_2231_41xx_51xx_53xx.pdf
- Dernière version
Declaration EAC
- EAC_EMC_declaration_Ex_3000_5000_6000_9000.pdf
- Dernière version
Certificat EAC Ex
- EAC_Ex.pdf
- Dernière version
Metrology Pattern Approval (MPA), Belarus
- MPA_Belarus.pdf
- Dernière version
Metrology Pattern Approval (MPA), Kazakhstan
- MPA_Kazakhstan.pdf
- Dernière version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Dernière version
Documentation complémentaire
Declaration UE de conformité
- 5343DoC_EU_106_FR.pdf
- 5343DoC_EU_105_FR.pdf
- 5343DoC_EU_104_FR.pdf
- 5343DoC_EU_103_FR.pdf
- 5343DoC_EU_102_FR.pdf
- 5343DoC_EU_101_FR.pdf
- 5343DoC_EU_100_FR.pdf
- Anciennes versions
- Dernière version
Declaration UKCA de conformité
- 5343DoC_UKCA_100_UK.pdf
- Dernière version
Déclaration CCC
- 5000_6000_series_CCC_statement.pdf
- Dernière version
Paramètres par défaut
- PR_default_configurations.pdf
- Dernière version
Notice de sécurité
Notice de sécurité
Formulaire pour Bon de commande
Conditions environnementales
| Température de fonctionnement | -40°C à +85°C |
| Température de calibration | 20...28°C |
| Humidité relative | < 95% HR (sans cond.) |
| Degré de protection (boîtier / bornier) | IP68 / IP00 |
Spécifications méchaniques
| Dimensions | Ø 44 x 20,2 mm |
| Poids, env. | 50 g |
| Taille des fils | 1 x 1,5 mm2 fil multibrins |
| Pression max. avant déformation de la vis | 0,4 Nm |
| Vibration | IEC 60068-2-6 |
| 2...25 Hz | ±1,6 mm |
| 25...100 Hz | ±4 g |
Spécifications communes
Alimentation |
|
| Tension d’alimentation | 8,0...30 Vcc |
| Puissance dissipée | 25 mW…0,7 W |
Temps de réponse |
|
| Temps de réponse (programmable) | 0,33...60 s |
| Chute de tension | 8,0 Vcc |
| Temps de chauffe | 5 min. |
| Programmation | Loop Link |
| Rapport signal / bruit | > 60 dB |
| Précision | Mieux que 0,1% de l'echelle configurée |
| Dynamique du signal d’entrée | 19 bit |
| Dynamique du signal de sortie | 16 bit |
| Effet d’une variation de la tension d’alimentation | < 0,005% de l’EC / Vcc |
| Immunité CEM | < ±0,5% de l'EC |
Spécifications d'entrée
Spécifications d'entrée communes |
|
| Décalage max. | 50% de la val. max. sélec. |
Entrée de résistance linéaire |
|
| Gamme de mesure / plage de mesure min. (EC) | 0...100 kΩ / 1 kΩ |
| Résistance de ligne max. par fil | 100 Ω |
| Courant de capteur | > 25 μA, < 120 μA |
| Effet de la résistance de ligne 3-fils | < 0,002 Ω / Ω |
| Détection de rupture capteur | Oui |
| Plage de mesure min. | 1 kΩ |
Spécifications de sortie
Sortie courant |
|
| Gamme de signal | 4…20 mA |
| Plage de signal min. | 16 mA |
| Charge (à la sortie courant) | ≤ (Valimentation - 8) / 0,023 [Ω] |
| Stabilité sous charge | ≤ 0,01% de l’EC / 100 Ω |
| Indication de rupture capteur | Programmable 3,5…23 mA |
| NAMUR NE43 Haut/bas d'échelle | 23 mA / 3,5 mA |
Spécifications de sortie communes |
|
| Temps de scrutation | 135 ms |
| EC | Echelle configurée |
Marquage S.I. / Ex
| ATEX | II 1 G Ex ia IIC T6...T4 Ga, II 2 D Ex ia IIIC Db, I M1 Ex ia I Ma |
| IECEx | Ex ia IIC T6...T4 Ga, Ex ia IIIC Db, Ex ia I Ma |
| FM, US | Cl. I, Div. 1, Gr. A, B, C, D T4/T6; Cl. I Zone 0, AEx ia IIC T4/T6; Cl. 1, Div. 2, Gr. A, B, C, D, T4/T6 |
| INMETRO | Ex ia IIC T6...T4 Ga, Ex ia IIIC Db, Ex ia I Ma |
Compatibilité avec les normes
| CEM | 2014/30/UE & UK SI 2016/1091 |
| ATEX | 2014/34/UE & UK SI 2016/1107 |
| RoHS | 2011/65/UE & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
Homologations
| ATEX | DEKRA 20ATEX0105X |
| IECEx | DEK 20.0062X |
| FM | FM17US0013X |
| INMETRO | DEKRA 23.0010X |
| EAC Ex | EAEU KZ 7500361.01.01.08756 |
| DNV Marine | TAA0000101 |
