Trasmettitore universale AC / DC
4179
- Misura segnali di corrente e tensione AC e li converte in segnali uni-/bipolari di corrente e tensione DC
- Uscite con segnali in corrente attiva e passiva
- Monitoraggio e diagnostica programmabili via PR 4500
- Tempo di risposta < 0,75 s e accuratezza migliore dello 0,3%
- Alimentazione universale 21,6…253 VAC / 19,2...300 VDC

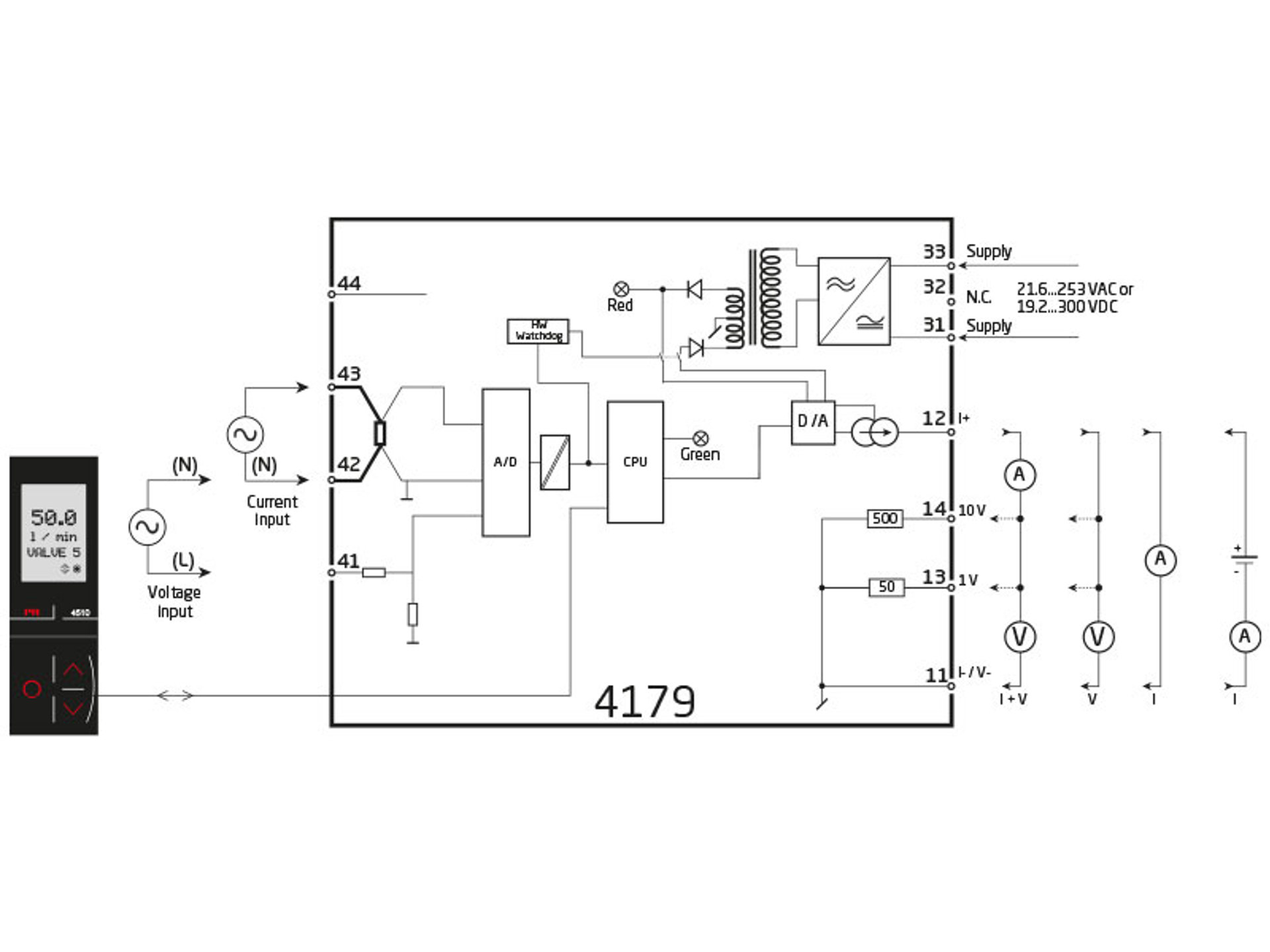

Applicazione
- Il range 0... 5 AAC RMS consente di misurare con precisione un tipico trasformatore di corrente.
- Il range 0...300 VAC RMS consente un controllo accurato della tensione di alimentazione.
- Il 4179 misura range di ingresso standard, e può essere configurato dal cliente.
- Converte un range di valori limitato di ingresso corrente / tensione AC in una vasta gamma di valori di uscita unipolari o bipolari, per esempio ingresso 0...1 VAC RMS = + -10 Volt o 4...20 mA con minima ampiezza di 0,5 AAC RMS o 0,5 VAC RMS.
- I limiti di ingresso configurabili controllano il valore di uscita per aumentare la sicurezza.
- Il 4179 è concipito con un elevato livello di sicurezza e di conseguenza adatto per applicazioni SIL 2.
- Adatto per l'uso in sistemi fino a Performance Level (PL) "d" secondo ISO-13849.
Caratteristiche tecniche
- Le più recenti tecnologie analogiche e digitali vengono utilizzate per ottenere la massima precisione e immunità ai disturbi.
- Possibilità di un feedback di sicurezza sull'uscita selezionando S4...20 mA.
- Tempo di risposta < 0,75 s.
- L’uscita in corrente può alimentare fino a 800 ohm, con un tempo di risposta regolabile di 0,0... 60,0 secondi.
- Stabilità di carico eccezionale di uscita mA <0,001% di span / 100 Ohm.
- Conforme alla NAMUR NE21, garantendo un elevata precisione negli ambienti EMC.
- Conforme alla NAMUR NE43, permettendo al sistema di controllo di rilevare facilmente un errore di ingresso.
Montaggio / installazione / programmazione
- Bassissimo consumo energetico significa che le unità possono essere montate fianco a fianco senza spazi di aria fra di loro – anche a 60°C di temperatura ambiente.
- Configurazione, monitoraggio, calibrazione di processo a 2 punti e altro utilizzando i display removibili PR 4500.
Scheda tecnica & manuali
Scheda tecnica
- 4179.pdf
- Ultima versione
Manuali
- 4179V102_IT.pdf
- 4179V101_IT.pdf
- 4179V100_IT.pdf
- Versione precedente
- Ultima versione
Manuali in russo
- 4179V102_RU.pdf
- 4179V101_RU.pdf
- 4179V100_RU.pdf
- Versione precedente
- Ultima versione
Documentazione supplementare
Dichiarazione UE di conformità
- 4179DoC_EU_101_IT.pdf
- 4179DoC_EU_100_IT.pdf
- Versione precedente
- Ultima versione
Dichiarazione UKCA di conformità
- 4179DoC_UKCA_100_UK.pdf
- Ultima versione
Dichiarazione SIL
- 4179_4184_SILConformity01.pdf
- Ultima versione
Manuale di configurazione Modbus
- 4179_MCM_100.pdf
- Ultima versione
Rapporto FMEDA
- PR_4179_V1R1.pdf
- Ultima versione
Dichiarazione ISO 13849
- 4179_ISO_13849_declaration.pdf
- Ultima versione
Dati EMC
- 4000_EMC_data.pdf
- Ultima versione
Configurazioni predefinite
- PR_default_configurations.pdf
- Ultima versione
Note di sicurezza
Note di sicurezza
- SN4000_1_107_2420.pdf
- SN4000_1_106_2109.pdf
- SN4000_105_2001.pdf
- SN4000_104_1741.pdf
- Versione precedente
- Ultima versione
Approvazioni & certificati
Certificato UL
- 4104_4179_4184_UL.pdf
- Ultima versione
Dichiarazione EAC
- EAC-Declaration.pdf
- Ultima versione
Modulo di ordine
Condizioni ambientali
| Temperatura di funzionamento | -20°C fino a +60°C |
| Temperatura di immagazzinamento | -20°C fino a +85°C |
| Temperatura di calibrazione | 20...28°C |
| Umidità | < 95% (senza cond.) |
| Grado di protezione | IP20 |
| Installazione per | Grado di inquinamento 2 & cat. di misura / sovratensioni II |
Caratteristiche meccaniche
| Dimensioni (AxLxP) | 109 x 23,5 x 104 mm |
| Dimensioni (AxLxP) c. PR 4500 | 109 x 23,5 x 131 mm |
| Peso approssimativo | 155 g |
| Peso con 4501 / 451x (appr.) | 170 g / 185 g |
| Tipo guida DIN | DIN EN 60715/35 mm |
| Sezione filo | 0,13...2,08 mm2 / AWG 26...14 cavo a trefoli |
| Torsione ammessi sui morsetti | 0,5 Nm |
| Vibrazione | IEC 60068-2-6 |
| 2...13,2 Hz | ±1 mm |
| 13,2...100 Hz | ±0,7 g |
Caratteristiche comuni
Alimentazione |
|
| Alimentazione universale | 21,6...253 VAC, 50...60 Hz o 19,2...300 VDC |
| Potenza necessaria massimo | ≤ 1,8 W nom. |
| Dissipazione | ≤ 2,5 W |
Tensione d’isolamento |
|
| Tensione di prova | 2,3 kVAC |
| Tensione di funzione | 250 VAC (rinforzata) / 500 VAC (di base) |
Tempo di risposta |
|
| Tempo di risposta (0...90%, 100...10%) | < 0,75 s |
| Programmazione | Interfacce di comunicazione PR 4500 |
| Dinamicà segnale, in ingresso | 20 bit |
| Dinamicà segnale, in uscita | 18 bit |
| Rapporto segnale/rumore | > 60 dB |
| Uscita riferita al rapporto di scarto di modo comune | 0,02 ppm / VHz |
| Precisione | Migliore che 0,3% del campo selezionato* |
| Immunità EMC | < ±0,5% del campo* |
| Immunità estesa EMC: NAMUR NE21, criterio A, scarica | < ±1% del campo* |
| del campo | = del range standard selezionato |
Caratteristiche di ingresso
Ingresso in corrente |
|
| Campo del segnale | 0...5 AAC / 40...400 Hz |
| Limite ingresso max. | 6,00 AAC @ 40°C |
| Campo di misura programmabile | 0...0,5; 0…1; 0…2,5 & 0...5 AAC |
| Range di segnale config. personalizzato | 0...5 AAC / 40...400 Hz |
| Campo di misura min. | 0,5 AAC |
| Resistenza in ingresso | Nom. < 0,07 Ω |
Ingresso in tensione |
|
| Campo del segnale | 0...300 VAC / 40...400 Hz |
| Campo di misura programmabile | 0...0.5, 0...1, 0...2.83, 0…5, 0…120, 0…230 & 0…300 VAC |
| Range di segnale config. personalizzato | 0...300 VAC / 40...400 Hz |
| Campo di misura minimo | 0,5 VAC |
| Resistenza d’ingresso | Nom. 3 MΩ || 100 pF |
Caratteristiche di uscita
Uscita mA attiva unipolare e bipolare |
|
| Campi programmabilie |
0...20, 4...20 e S4...20 mA
±10 e ±20 mA Funzione diretta o inversa |
| Carico (a uscita in corrente) | ≤ 800 Ω |
| Funzione V, segnali attivi, 100-0-100% | 20-0-20 mA |
Uscita mA passiva 2 fili |
|
| Campi programmabilie |
0...20 e 4...20 mA
Funzione diretta o inversa |
| Funzione V, 100-0-100% | 20-0-20 mA |
| Alimentazione 2 fili esterna | 3,5...30 V |
Uscita in corrente |
|
| Campo del segnale |
0...23 mA (unipolara)
-23...+23 mA (bipolara) |
| Limite corrente |
≤ 28 mA (unipolare)
± 28 mA (bipolare) |
| Stabilità de carico | ≤ 0,001% d. campo/100 Ω |
| Tempo di risposta, programmabile | 0,0...60,0 s |
Uscita in tensione |
|
| Campi dei segnali programmabili |
0/0,2...1; 0/1...5 ; 0/2...10; 1...0,2/0; 5...1/0; 10...2/0 V
±1, ±5 e ±10 V Funzione diretta o inversa |
| Funzione V, 100-0-100% | 1-0-1, 5-0-5 e 10-0-10 V |
| Carico (a uscita in tensione) | ≥ 500 kΩ |
| Tempo di risposta, programmabile | 0.0...60,0 s |
Compatibilità con normative
| EMC | 2014/30/UE & UK SI 2016/1091 |
| LVD | 2014/35/UE & UK SI 2016/1101 |
| RoHS | 2011/65/UE & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
Approvazioni
| c UL us, UL 508 | E248256 |
| SIL | Valutazione hardware installazione nelle applicazioni di SIL |
NB
| * / ** | Per segnale personalizzato la precisione generale e le specifiche EMC sono lo 0,3% del campo di misura |
